不同类型线路OLP保护对OSNR值影响

波分光层的层次结构: 下面简单分析两种O.

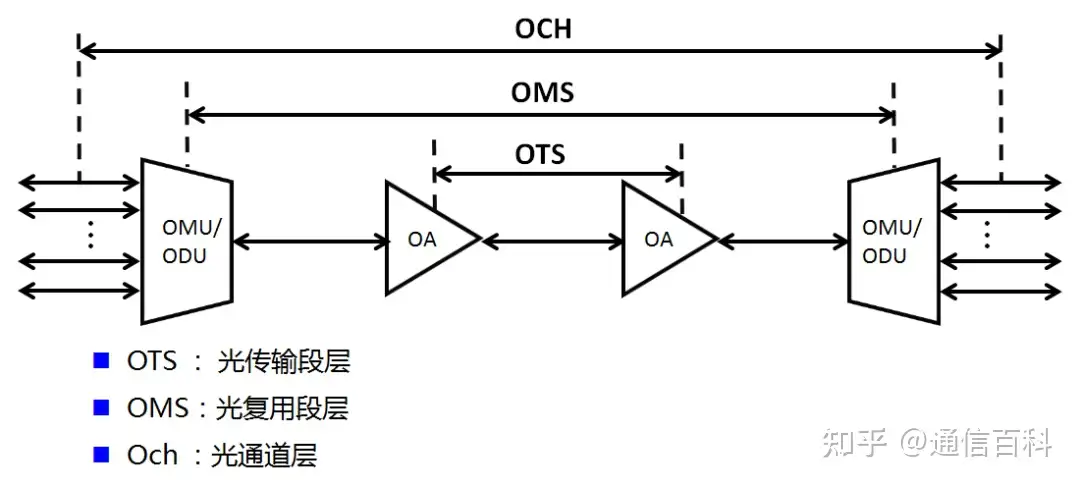

波分光层的层次结构:

下面简单分析两种OLP保护类型对OSNR的影响:

(1) OTS光线路保护OLP保护:

如上图所示,在这种保护结构中,OLP单板分别插入在OTS段落的发端和收端,可以简单理解为在OA放大器之间,实现的是所有波长业务的保护。通过以上结构图我们可以看出,在计算整个线路的光纤衰耗时,我们需要考虑OLP单板的插损。也就是说增加了OTS段落的衰耗,这时的影响主要体现在下游的OA的补偿,为了弥补上游OTS衰耗(OLP的插损)的增加来保证输出,在经过后续OMU等光层单板的插损仍然能在OUT的灵敏度范围内,就必须提高增益G,因此单个光放大版的ASE提高,导致整个OMS的累积噪声功率PASE也增加。根据级联公式:

OSNR = PRn - PASE

可知,下游站Rn点的OSNR就会降低,因此这种OLP线路保护类型基会降低原有的OSNR值。

备注:其中Rn节点的位置如下图所示,上述OSNR指的也是对应位置的ONSR。

(2)OMS光复用段类型的OLP保护:

如上图所示,OLP光单板的位置在分/合波(OMU/ODU)单板与OA之间。很明显在这种结构中,没有改变原有线路内OA之间的衰耗,因此也不会改变原有链路内光放单板的增益,由放大器产生的ASE也不会增加。根据公式推导,OMS类型的OLP线路保护类型基本不会改变OMS复用段内原有的OSNR值。
