当你宅在家里,兴高采烈上网、看高清IPTV、刷朋友圈时,如果附近的光缆被挖断了,这些事情可能就要说拜拜了。
因为,光缆是通讯传输的重要组成部分,它肩负着传输网络信号的重大使命。
光缆是什么?

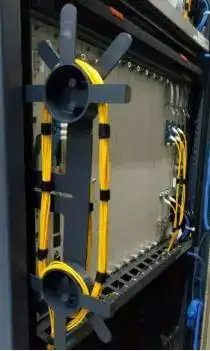

说起光缆,就不得不提一下光纤了。下图中黄色线缆就是光纤,即通常所说的尾纤。(如果想了解光纤更详细内容,


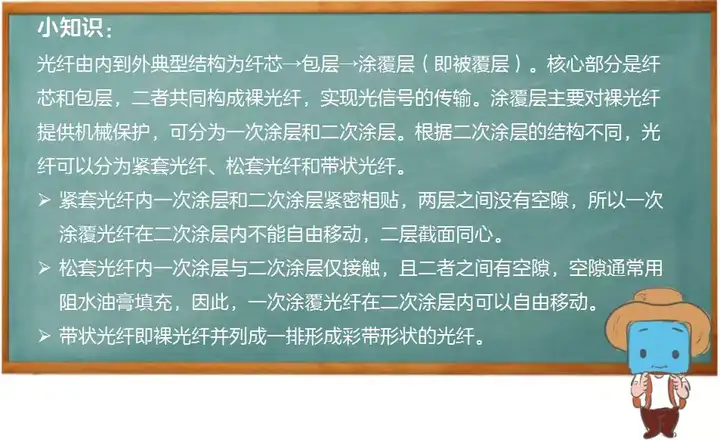

运营商的机房引出的光纤,要跟另一个房间、或大楼,甚至距离好几公里外的家中光猫连接,可不能直接拉一根长长的光纤过去连接。单根光纤易弯曲、折损、抗冲击能力差,就像一根筷子容易折断,一把筷子难折断一样。为了保证光纤的安全,需要将长距离传输光信号的多根光纤捆绑在一起,合并成光缆铺放。而且为了避免外界高温、雨水和鼠虫鸟等的破坏,还需要给他加装多层盔甲:加强构件、护层和填充剂等。

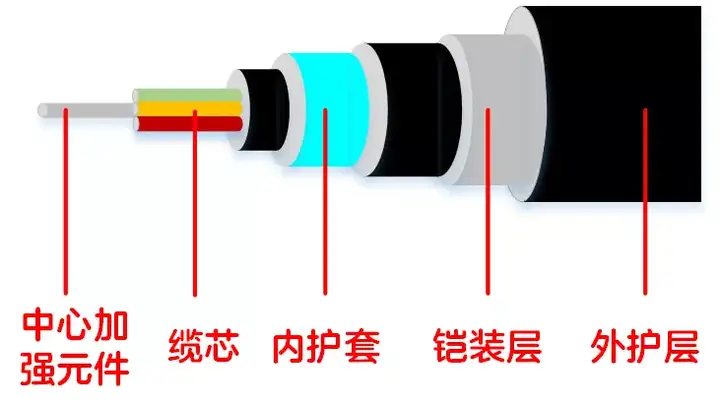

好了,现在我们一起来看下光缆的组成部分吧:
  • 缆芯:由单根或多根光纤组成。
  • 加强构件:用于增强光缆拉抗力的组件。材料一般为钢丝或非金属纤维。通常位于缆芯中心,有时候也配置在护层中。
  • 护层(护层通常是内护套→铠装层→外护层三层结构):用于防水防潮、抗拉、抗压、抗弯等。材料为聚乙烯或聚氯乙烯(PE或PVC)、聚氨酯聚酰胺,以及铝钢等金属。位置为由内到外的一层或多层圆筒状护套。铠装层一般为钢丝钢带,位于外护层内,主要是防止外力损坏光缆。
除此之外,缆芯和护层之间还会有用于防潮防水的填充材料。填充材料一般为防潮油膏。

光缆有哪些常用类型?
就像雪花一样,虽然基本形状类似,但是实际世界上没有两片完全一样形状的雪花,科学家们已经发现了上万种形状的雪花,而不同结构的光缆,从截面上看,也是一朵朵美丽的雪花,每种雪花(截面)都有独特的美感。按不同结构形状分类,光缆分为层绞式、骨架式、束管式和带状式。

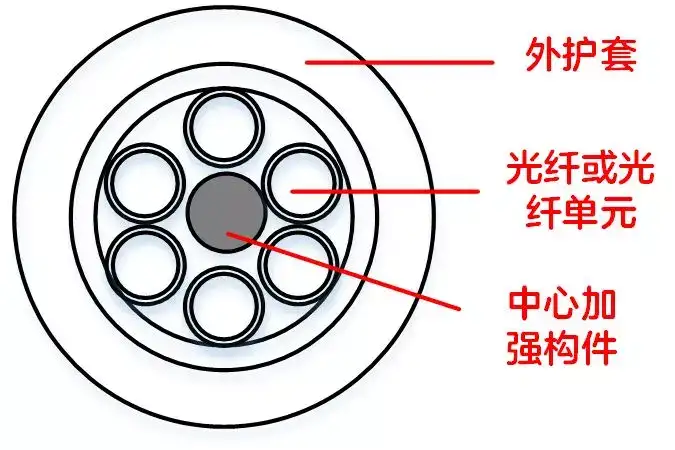

  • 层绞式:松套或紧套光纤绕在中心加强构件周围绞合而构成的光缆。紧套或松套光纤指穿上保护外衣的光纤,保护外衣材料主要有聚丙烯、尼龙-12、聚酯弹性体、氟-46、纤维增强塑料、定向拉伸聚合物等。层绞式结构光缆类似于传统的电缆结构,因此又称为古典光缆。此类光缆可收容的光纤数量一般是6~12芯,也有24芯。随着光纤数量需求增多,出现了单元式绞合,即套管内的光纤不仅是1根光纤芯,而是多根光纤芯,也扩展了层绞式光缆可容纳的光纤数量。
层绞式光缆制造容易,光缆中光纤余长易控制,光缆机械、环境性能好,可用于直埋、管道和架空铺设。

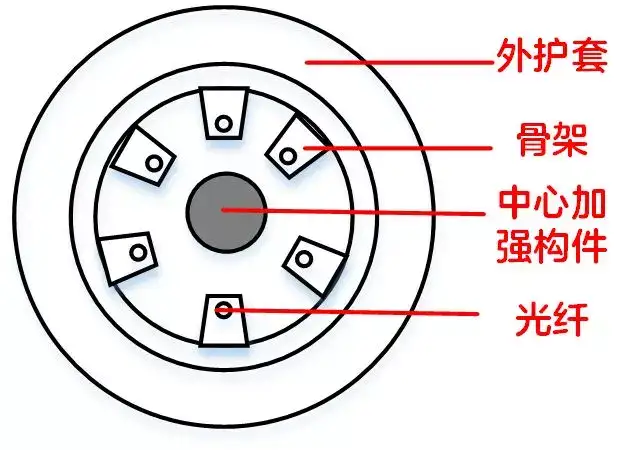

  • 骨架式:既然叫骨架式,毫无疑问光缆内肯定是有一个叫骨架的部分。此种光缆就是拿塑料骨架的槽来收容光纤。骨架槽的横截面可能是V形、U形等形状,纵向是螺旋形或正弦形。一个骨架槽可放置5~10根经涂覆的光纤。
骨架式光缆对光纤具有良好的保护性能、侧压强度好、结构紧凑、缆径小,适用于管道布放。另外光纤密度大,可达数千芯。但是骨架式光缆制造复杂。

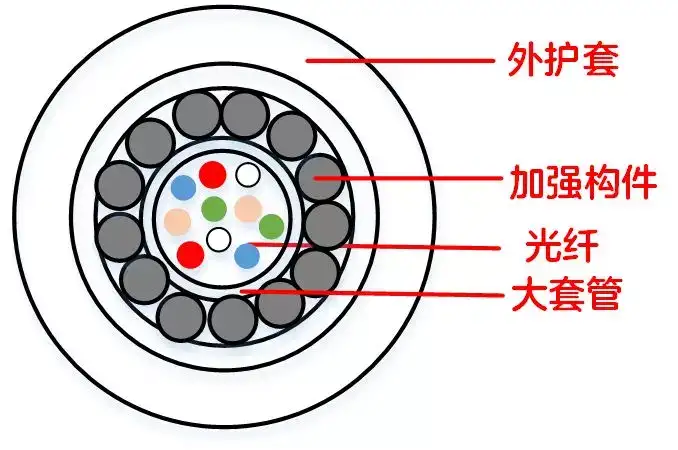

  • 束管式:跟骨架式光缆类似,在束管式光缆中心内有一个大管子,用于收容光纤。这个管子叫大套管。大套管内装载经过涂覆后的光纤,这些光纤无绞合放置在大套管内。加强构件层绕在大套管周围。
此类光缆结构简单、制造工艺简捷;对光纤的保护优于其他结构的光缆、耐侧压,可提高网络传输的稳定性,光缆截面积小,重量轻,特别适宜架空铺设。束管中光纤数量灵活,但缆中光纤数不宜过多。

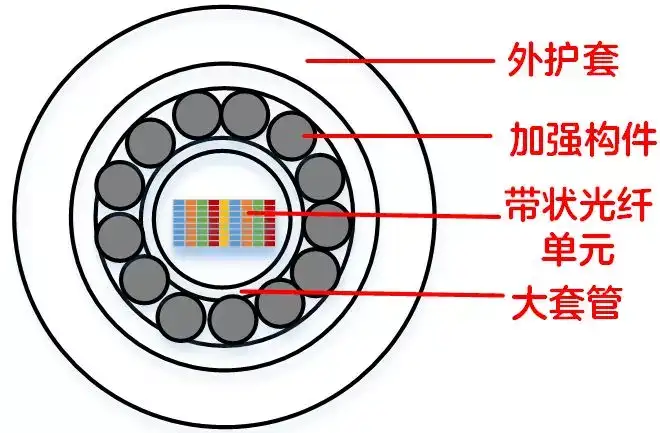

  • 带状式:带状式光缆以光缆内收容的光纤为带状光纤单元而得名。带状光纤单元是以几层带状光纤叠放组成的矩形光纤组合。将带状光纤单元放入大套管中,就是束管式带状光缆;放入骨架槽内,就是骨架式带状光缆;放入光纤套管内以绞合方式绕着中心加强构件放置,就是层绞式带状光缆。束管式带状光缆示意图如下:
带状式光缆带体积小,可提高光缆中光纤的密度,容纳更多的光纤芯数,例如320~3456芯。带状光缆适用于当前发展迅速的光纤接入网。

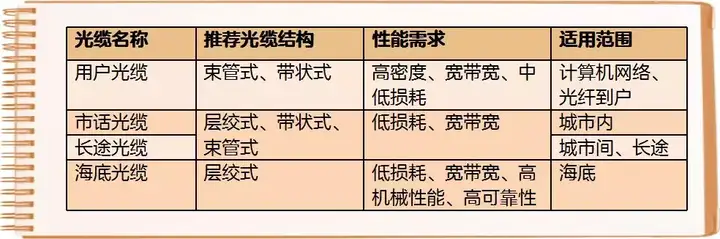

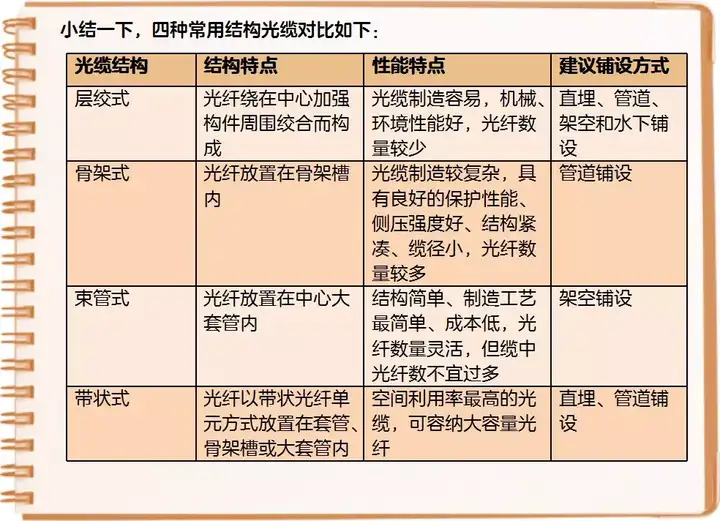

我们常说的用户光缆、市话光缆、长途光缆和海底光缆,其实就是根据光缆用途不同进行分类的说法。这些光缆跟光缆结构对应关系如下:
光缆型号是什么意思?
光缆的外观会印刷上英文加数字的符号标注光缆类型。啥意思???

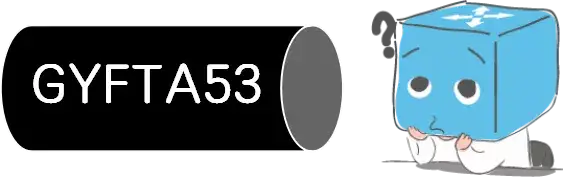

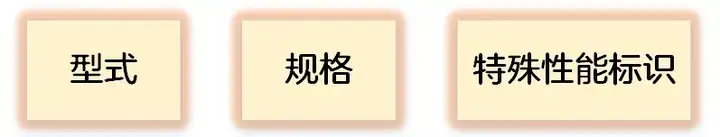

在中国,光缆的型号命名由中华人民共和国通信行业标准YD/T 908-2011《光缆型号命名方法》规范,光缆型号由型式、规格和特殊性能标识三大部分组成,其中特殊性能标识可缺省。


注:型式、规格和特殊性能标识之间用空格隔开。

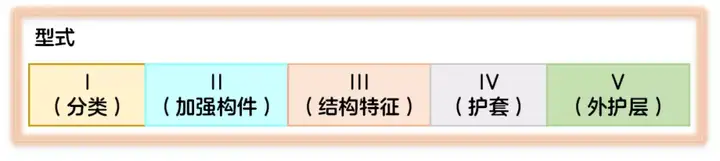

光缆的型式组成如下所示:

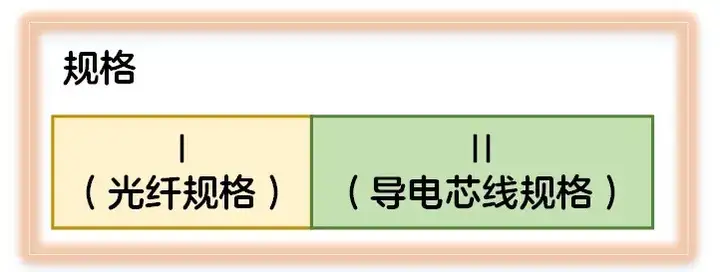

光缆规格组成如下所示:


光缆型号中型式的I(分类)含义参见下表:
代号
含义
GY
通信用室(野)外光缆
GYW
通信用微型室外光缆
GYC
通信用气吹布放微型室外光缆
GYL
通信用室外路面微槽敷设光缆
GYP
通信用室外防鼠啮排水管道光缆
GJ
通信用室(局)内光缆
GJC
通信用气吹布放微型室内光缆
GJX
通信用室内蝶形引入光缆
GJY
通信室内外光缆
GJYX
通信用室内外蝶形引入光缆
GH
通信用海底光缆
GM
通信用移动式光缆
GS
通信用海底光缆
GT
通信用特殊光缆

光缆型号中型式的II(加强构件)含义参见下表:
代号
含义
无符号
金属加强构件
F
非金属加强构件

光缆型号中型式III(结构特征)含义参见下表:
结构特征类型
代号
含义
缆芯光纤结构
无符号
分立式光纤结构
D
光纤带结构
二次被覆结构
无符号
光纤松套被覆结构或无被覆结构
S
光纤束结构
J
光纤紧套被覆结构
松套管材料
无符号
塑料松套管或无松套管
M
金属松套管
缆芯结构
无符号
层绞结构
G
骨架槽结构
X
中心管结构
阻水结构
无符号
全干式或半干式
T
填充式结构
承载结构
无符号
非自承载式结构
C
自承式结构
吊线材料
无符号
金属加强吊线或无吊线
F
非金属加强吊线
截面形状
无符号
圆形
E
椭圆形状
B
椭圆形状
8
8字形状
光缆型号中型式的IV(护套)含义参见下表:
代号
含义
Y
聚乙烯护套
V
聚氯乙烯护套
U
聚氨酯护套
H
低烟无卤护套
A
铝—聚乙烯粘接护套(简称A护套)
S
钢—聚乙烯粘接护套(简称S护套)
F
非金属纤维增强—聚乙烯粘接护套(简称F护套)
W
夹带钢丝的钢—聚乙烯粘接护套(简称W护套)
L
铝护套
G
钢护套
当光缆有外护层(即型式的V)时,外护层可能包含垫层、铠装层和外被层的部分或全部,因此V用两组数字表示。每组数字可能由1位或2位数字组成。型式的V(护层)含义参见下表:
第一组(铠装层)
第二组(外被层或外套)
代号
含义
代号
含义
0
无铠装层
无符号
无外被层
1
钢管
1
纤维外被
2
绕包双钢带
2
聚氯乙烯套
3
单细圆钢丝
3
聚乙烯套
33
双细圆钢丝
4
聚乙烯套加覆尼龙套
4
单粗圆钢丝
5
聚乙烯保护套
44
双粗圆钢丝
6
阻燃聚乙烯套
5
皱纹钢带
7
尼龙套加覆聚乙烯套
6
非金属丝
7
非金属带
光缆型号的规格由光纤、通信线和馈电线规格组成,三者之间用“+”隔开。通信线和馈电线可以全部或部分缺省。
  • 光纤规格由光纤数和光纤类别组成,光纤类别参见光纤产品分类表格,光纤数用光缆中间同类别光纤的实际有效数目的数字表示。光纤类别代号应符合GB/T 12357以及GB/T 9771中的规定,光纤类别参见下表:
多模光纤
单模光纤
代号
含义
代号
含义
A1a.1
二氧化硅渐变折射率多模光纤
B1.1
二氧化硅非色散位移单模光纤,即G.652.A/ G.652.B光纤
A1a.2
B1.2
二氧化硅截止波长位移单模光纤,即G.654光纤
A1a.3
B1.3
二氧化硅波长带扩展的非色散位移单模光纤,即即G.652.C光纤
A1b
B2
二氧化硅色散位移单模光纤,即G.653光纤
A1d
B4a
二氧化硅非零色散位移单模光纤,即G.655.A光纤
A2a~A2c
二氧化硅突变折射率多模光纤
B4b
二氧化硅非零色散位移单模光纤,即G.655.B光纤
A3a~A3c
二氧化硅渐变折射率、塑料包层多模光纤
B4c
二氧化硅非零色散位移单模光纤,即G.655.C光纤
A4a~A4d
突变折射率塑料光纤
B4d
二氧化硅非零色散位移单模光纤,即G.655.D光纤
A4e
渐变或多阶折射率塑料光纤
B4e
二氧化硅非零色散位移单模光纤,即G.655.E光纤
A4f~A4h
渐变折射率塑料光纤
B5
宽波长段光传输用非零色散光纤,即G.656光纤
B6a1
接入网用弯曲损耗不敏感光纤,即G.657.A1光纤
B6a2
接入网用弯曲损耗不敏感光纤,即G.657.A2光纤
B6b2
接入网用弯曲损耗不敏感光纤,即G.657.B2光纤
B6b3
接入网用弯曲损耗不敏感光纤,即G.657.B3光纤
  • 通信线规格的构成应符合YD/T 322-1996中表3的规定。例如:2×2×0.4,表示2对标称直径为0.4mm的通信对。
  • 馈电线规格的构成应符合YD/T 1173-2010中表3的规定。例如:4×1.5,表示4对标称截面积为1.5mm2的馈电线。


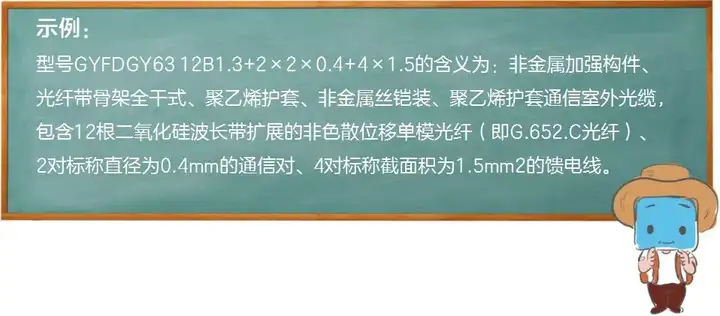

这会知道前文提到的“GYFTA53”的含义了吧?猜猜是什么?
【答案:GY通信室外光缆、F非金属加强构件、T填充式结构(此处代表结构特征,有几项是无符号,不能仅看字母T代表的含义,要将无符号的结构含义补充上,所以结构特征完整含义应该是:松套层绞式填充结构)、A铝—聚乙烯粘接护套、5皱纹钢带铠装、3聚乙烯护套】

光缆未来会如何发展?
光缆的结构随着光网络的发展、使用环境的要求而发展。新一代的全光网络要求光缆提供更宽的带宽、容纳更多的波长、传送更高的速率、便于安装维护、使用寿命更长等。光缆新材料的出现,又促进了光缆结构的改进,如干式阻水料、纳米材料、阻燃材料等的采用,使光缆性能有明显改进。近年来,出现了生态光缆、纳米技术光缆、微型光缆等新兴光缆。
  • 生态光缆:主要是从环境保护角度考虑,解决光缆含不环保材料问题,例如PVC燃烧会释放有毒气体、光缆稳定剂中含铅。此类光缆主要用在室内、楼房及家庭。目前已有公司生产出一些用于此类光缆的新材料如无卤性阻燃塑料。
  • 纳米技术光缆:采用纳米材料(例如纳米光纤涂料、纳米光纤油膏、纳米护套用聚乙烯、光纤护套纳米PBT)的光缆,利用了纳米材料所具有的许多优异性能,例如提高了光缆的抗机械冲击性能。
  • 微型光缆:微型光缆主要为了配合气压或水压安装施工系统的运用,各种微型的光缆结构已在设计和使用中,要求光缆与管道之间有一定的系数,光缆重量要准确无误并且有一定的硬度等。微型光缆和自动安装的方式为了适应未来接入网的需求,特别是在用户驻地网络中综合布线系统、在智能建筑的智能管道中布线。
综上所述,光缆随着光网络更高技术的发展,不停在结构、新材料和性能提高方面继续改进,以迎展未来通信的多样需求,例如5G时代的海量数据承载、海量连接的需求。
