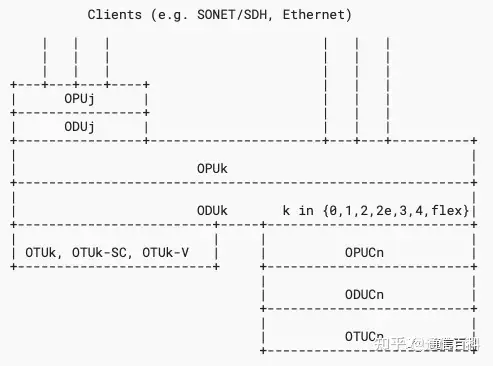

为了传输速率大于100 Gbit/s的客户信号，ITU-T G709采用了一种通用和可扩展的方法，即将OTU信号的速率与客户端速率解耦。
新的OTU信号称为OTUCn，该信号被定义为(约等于)n*100G的速率。下面我们就来简单阐述一下OTUCn和ODUCn的相关知识点。
OTUCn
OTUCn信号的关键特征如下：
- OTUCn信号包含一个ODUCn。OTUCn和ODUCn信号仅执行数据段层的角色；
- OTUCn信号可以被视为由n个OTUC信号（标记为1,2,…,n）交织形成的，每个信号的格式都是没有FEC列的标准OTUk信号，OTUC信号包含ODUC信号；
- 每个OTUC实例的开销与传统G.709标准的OTUk信号相同，OTUCn有n个OTUC开销、ODUC开销实例；
- 与OTU4信号（不含FEC）相比，OTUC信号的速率略高，这是为了确保OPUC有效载荷区域可以携带ODU4信号。

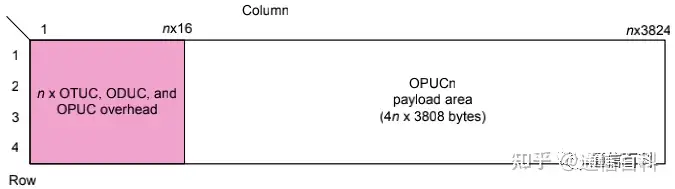

OTUCn、ODUCn和OPUCn信号结构通过标记为 1 至 n 的n个OTUC、ODUC和OPUC实例以（物理）接口独立的方式呈现。
根据对等网元的类型，OTUCn接口可以分类如下：
- 域间接口：这些类型的接口用于将OTN边缘节点连接到（a）客户端设备（例如路由器）或（b）来自其他OTN网络的切换点。ITU-T建议[ITU-T_G709.1]指定了一个灵活的可互操作短距离OTN接口，一种使用属于FlexO组的键合灵活OTN信息结构（FlexO）接口，通过该接口来传输OTUCn（n >=1）。
- 域内接口：在这种情况下，OTUCn使用专有（特定厂家）封装、FEC等传输，也可以使用FlexO传输OTUCn进行域内链接。
OTUCn-M
标准OTUCn信号具有与ODUCn信号相同的速率。这意味着OTUCn信号只能在总容量为（大约）100G的倍数的波长组上传输。DSP支持每波长多种比特率，具体取决于光路的可达性要求。
如果想要在ODUCn链路上传输的ODUk LSP的总速率小于n*100G，则可以不传输未使用的支路时隙来 “压缩” OTUCn的大小。ITU-T定义了称为OTUCn-M的概念以支持降低OTUCn信号的速率。OTUCn-M信号通过保留所有n个开销实例（每个OTUC实例一个）从OTUCn信号导出，但只有M个（M小于20*n）OPUCn支路时隙可用于承载ODUk LSP。
ODUCn
新的ITU-T_G709中定义的ODUCn信号可以被视为由n个ODUC信号实例中的内容适当交织而形成。ODUC帧因为具有与标准ODU相同的开销和有效载荷区域，因此ODUC具有与标准ODU相同的帧结构。但是ODUC具有更高的速率，因为它的有效载荷区域可以嵌入ODU4信号。

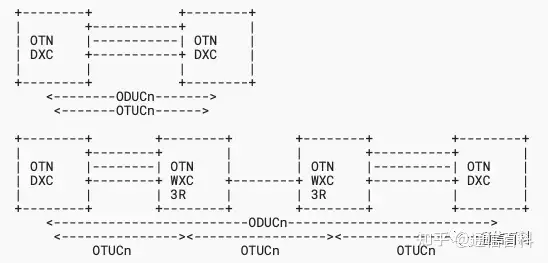

ODUCn是一个多路段ODU信号，并映射到提供中继段层的OTUCn信号中。在某些情况下，ODUCn和OTUCn信号将共同终止，即它们将具有相同的源/接收位置。[ITU-T_G709允许ODUCn信号通过数字再生节点(3R)，该节点将终止OTUCn层，但会将重新生成的ODUCn传递到不同的OTUCn接口，在那里将启动一个新的OTUCn层，如下图所示。在这种情况下，ODUCn由3个OTUCn段携带。
具体来说，OPUCn信号流通过这些再生器将保持不变。也就是说，一组客户端信号、其支路端口号TPN、支路时隙的分配保持不变。
支路时隙的颗粒度
G.709在OPU2、OPU3和OPU4信号中引入了对1.25 Gbit/s粒度的支路时隙的支持。并定义了具有5 Gbit/s支路时隙粒度的OPUC。这意味着ODUCn信号具有20*n个支路时隙（容量为5 Gbit/s）。支路端口号（TPN）的范围是10*n，而不是20*n，这限制了可以通过单个ODUC1传输的最大客户端信号。
OPUCn MSI结构
如上所述，OPUCn信号具有20*n 5 Gbit/s支路时隙（TS）。有效载荷类型OPUCn MSI字段的固定长度为40*n字节，用于指示每个TS的可用性和占用情况。20*n支路时隙中的每个时隙都使用两个字节，每个此类信息结构具有以下格式：
- TS可用性位指示支路时隙是可用还是不可用的；
- TS占用位指示支路时隙是分配还是未分配的；
- 特定TS中携带的客户信号的支路端口号（14 bits），可以灵活地将支路端口分配给支路时隙，支路端口的编号从1到10*n不等。
客户信号映射
ITU-T将非OTN客户端信号映射到适当的ODU容器的方法如下：
- 根据G.709的规定，所有客户信号都将映射到ODUk（ODUflex）中;
- ODU虚连接已被弃用。这简化了网络和硬件的支持，因为不再需要为同一客户端进行多个不同的映射。但使用ODU VCAT传输低于100G客户端的传统实现方法将继续支持;
- ODUflex信号只是低阶信号。如果ODUflex的速率在100G或以下，它们可以通过ODUk（k=1..4）或ODUCn传输。而对于速率大于100G的ODUflex连接，需要ODUCn。
