PON系统为什么需要测距?

我们知道在一个通信系统中,收发端发送数据.

我们知道在一个通信系统中,收发端发送数据很少需要测量两端的距离,但是PON网络中,我们就需要OLT侧PON口对下挂的ONU进行测距,这是为何呢?

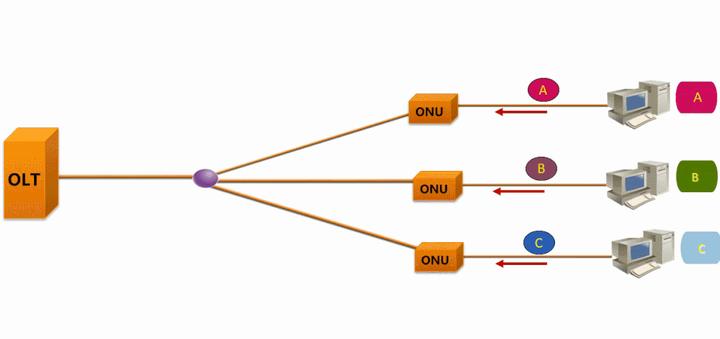

还记得PON的组网拓扑么,PON是一个点到多点(P2MP)的组网架构,一个OLT侧PON口可以接多个ONU,且上行方向采用TDMA的方式进行数据传输。

动图封面

而同一个PON口下挂的ONU离OLT的距离有近有远,最短的可以是几十米,最长的可达20公里。研究光通信的都知道,光在光纤上传输也是有传输时延的,这个时延大概是5us/km。

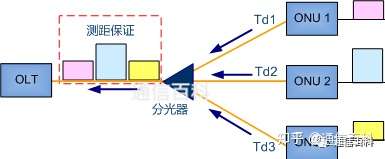

为了实现TDMA接入,保证每一个ONU的上行数据在主干光纤汇合后,插入指定的时隙,彼此间不发生碰撞,也不要间隙太大,OLT必须对每一个ONU与OLT之间的距离进行精确测定,以便控制每个ONU发送上行数据的时刻。不测距会发生数据冲突所以,总结为一句话,PON系统测距的目的为了ONU上行方向不发生时隙冲突(碰撞)。

测距保证上行数据不冲突此外,由于PON系统运行一段时间后,环境温度的变化和器件老化,传输延时也会发生不断的变化,OLT也需要不停地对下挂ONU进行多次测距,以保证PON网络稳定的运行。

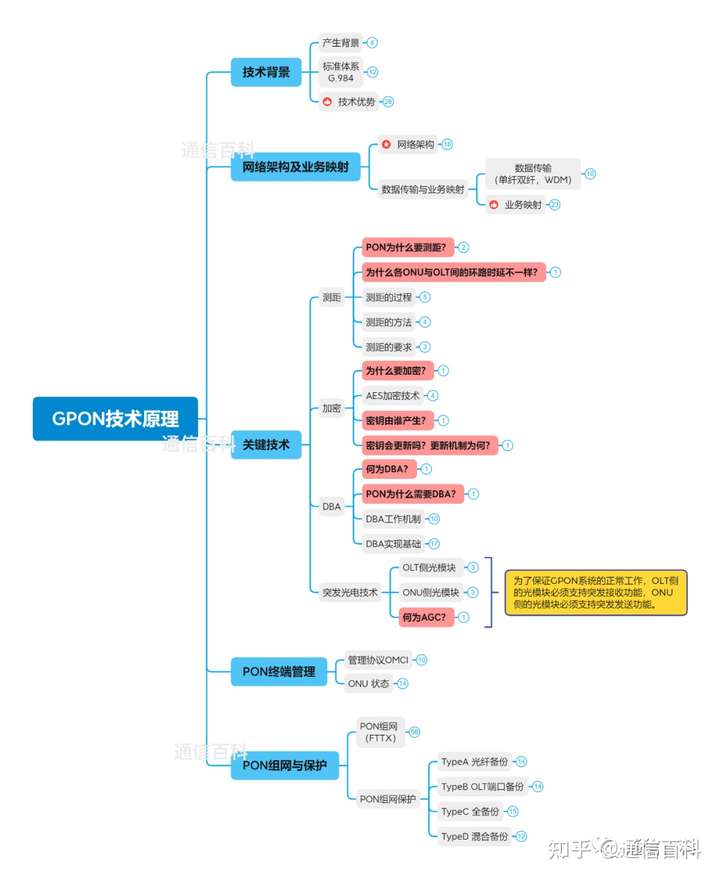

关于测距的过程,测距的方法,测距的具体要求以及想获取GPON所有的知识,思维导图预览如下图(模糊)所示。文末可识别二维码付费下载《一张图读懂GPON原理-思维导图》高清大图进行详细了解。

作者花费2周多的时间精心制作,感谢您的支持!
