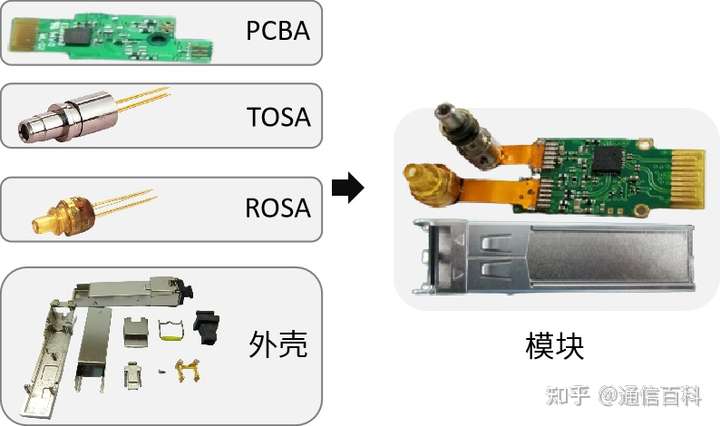

光收发一体模块由三大部分组成，它们分别是光电器件（TOSA/ROSA）、贴有电子元器件的电路板（PCBA）和LC、SC、MPO等光接口（外壳）。

光发射部分

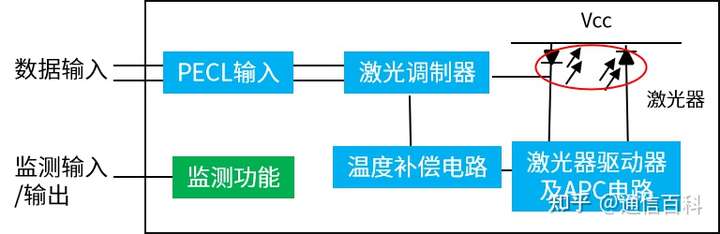

光发射部分由光源、驱动电路、控制电路（如APC）三部分构成，主要测试光功率、消光比这两个参数。

光接收部分

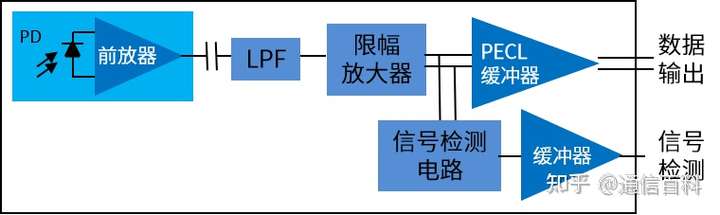

光接收部分以PIN为例，是由PINTIA（InGaAs PIN和跨阻放大器）和限幅放大器组成。将输入的光信号通过PIN管转换成光电流，光电流又通过跨阻放大器转换成电压信号。电压信号经限幅放大，并通过整形滤波器与限幅放大器产生差分DATA与DATA的数据信号交流输出。并具有无光告警功能，当光功率不足以维持模块正常工作时，SD端产生逻辑低信号，产生告警。

封装

光模块的标准和封装形式有哪些？光模块封装的基本结构为光发射侧模块(TOSA)和驱动电路，光接收侧模块是(ROSA)和接收电路。TOSA、ROSA中的技术壁垒主要在于两方面：光芯片和封装技术。

一般ROSA中封装有分光器、光电二极管(将光信号转换成电压)和跨阻放大器(放大电压信号)，TOSA中封装有激光驱动器、激光器和复用器。TOSA、ROSA的封装工艺主要有以下四种：

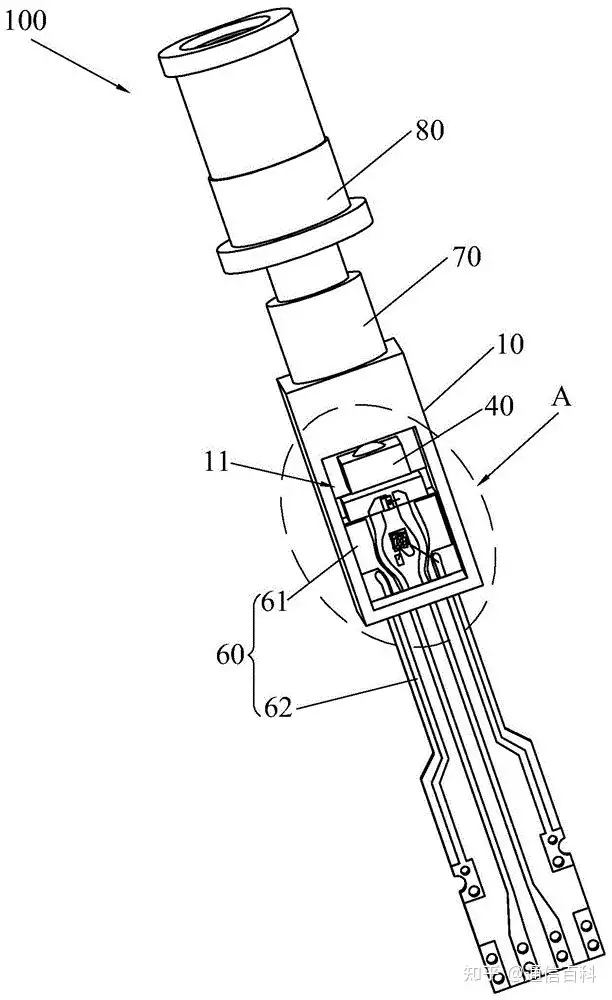

TO-CAN同轴封装

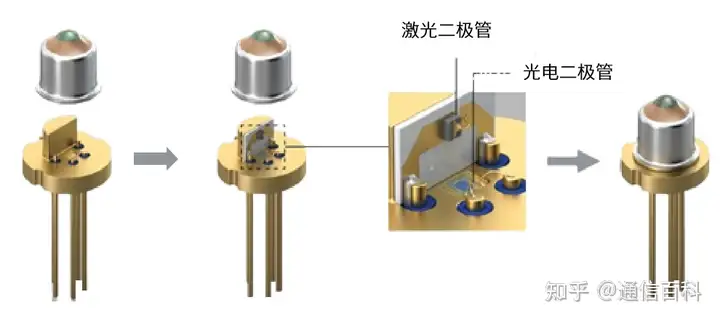

TO-CAN同轴封装：壳体通常为圆柱形，因为其体积小，难以内置制冷，散热困难，难以用于大电流下的高功率输出，故而难以用于长距离传输。目前最主要的用途还在于2.5Gbit/s及10Gbit/s短距离传输。但成本低廉，工艺简单。

TO-CAN同轴封装

采用TO-CAN同轴封装工艺制作的10G SFP+ AOC产品（爆炸图）

蝶形封装

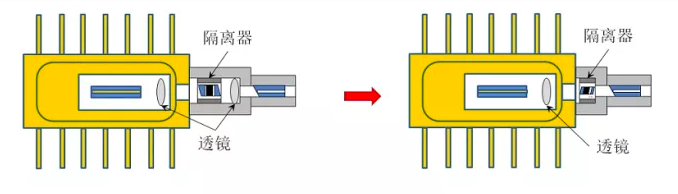

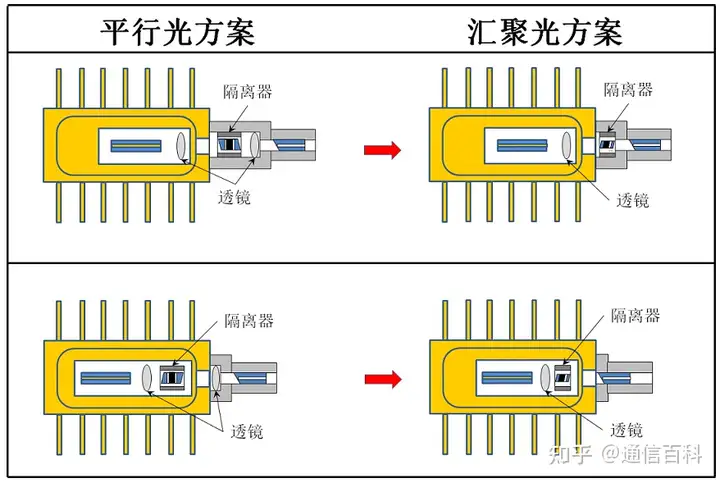

蝶形封装：壳体通常为长方体，结构及实现功能通常比较复杂，可以内置制冷器、热沉、陶瓷基块、芯片、热敏电阻、背光监控，并且可以支持所有以上部件的键合引线。壳体面积大，散热好，可以用于各种速率及80km长距离传输。

蝶形封装

BOX封装

BOX封装属于蝶形封装的一种，用于多通道并行封装。

BOX封装

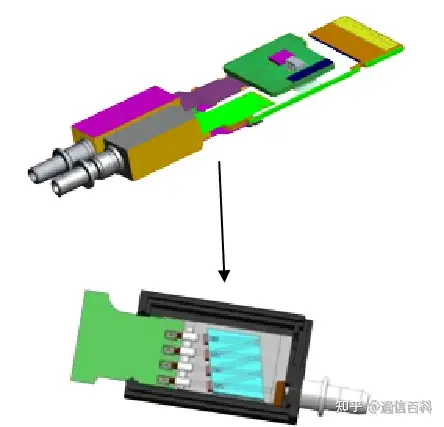

采用BOX封装工艺制作的100G QSFP28 LR4光模块

COB(Chip On Board)封装

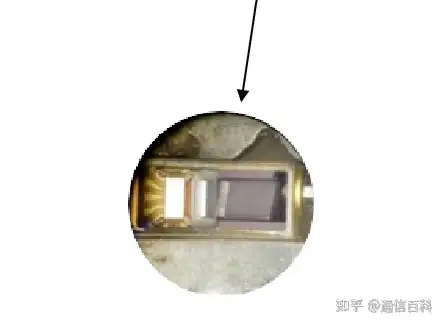

COB封装即板上芯片封装，将激光芯片粘附在PCB基板上，可以做到小型化、轻型化、高可靠、低成本。

COB封装传统的单路10Gb/s或25Gb/s速率的光模块采用SFP封装将电芯片和TO封装的光收发组件焊接到PCB板上组成光模块。而100Gb/s光模块，在采用25Gb/s芯片时，需要4组组件，若采用SFP封装，将需要4倍空间。COB封装可以将TIA/LA芯片、激光阵列和接收器阵列集成封装在一个小空间内，以实现小型化。技术难点在于对光芯片贴片的定位精度(影响光耦合效果)和打线质量(影响信号质量、误码率)。

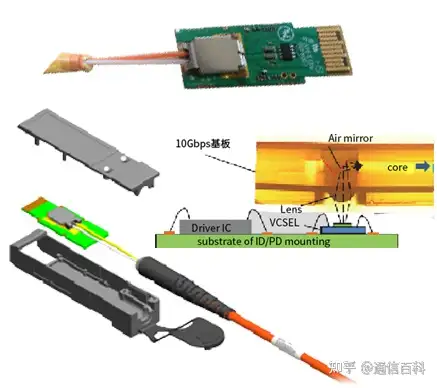

采用COB工艺制作的10G SFP+ AOC产品（爆炸图）

总结

25G及以下速率光模块多采用单通道TO或蝶形封装，有标准的制程和自动化设备，技术壁垒低。但对于40G及以上速率的高速光模块，受激光器速率限制(多为25G)，主要通过多通道并行实现，如40G由4×10G实现，而100G则由4×25G实现。高速光模块的封装对并行光学设计、高速率电磁干扰、体积缩小、功耗增加下的散热问题提出了更高的要求。
