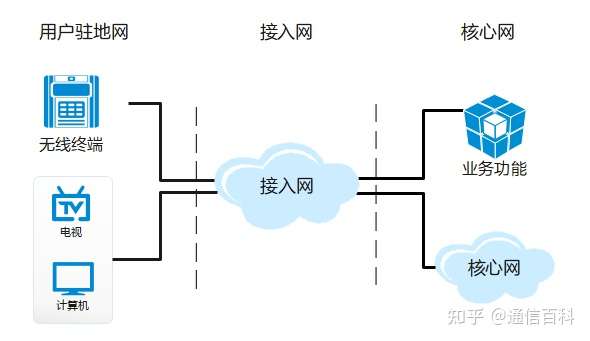

生活中，我们获取新闻、使用社交软件、网络购物都是通过接入网实现的，所谓接入网是指骨干网络到用户终端之间的所有设备。随着技术的进步和网络中IP业务量越来越多，光接入网技术逐渐成为接入网发展的关键。
目前广泛应用的FTTC（光纤到路边）、FTTB（光纤到楼）和的FTTH（光纤到户）都是光接入网的应用类型。
下面我们就来认识一下光接入网的三个“O”：
- ONU（Optical Network Unit，光网络单元）是光网络中的用户端设备；ONU提供数据、IPTV（即交互式网络电视），语音（Integrated Access Device综合接入设备）等业务。
- ODN（Optical Distribution Network，光分配网）是基于PON设备的光缆网络；ODN为OLT和ONU提供光传输通道。
- OLT（Optical Line Terminal，光线路终端）指的是用于连接光纤干线的终端设备；在OLT上可以实现网元管理、安全管理、配置管理和带宽分配。
三个O是啥关系？

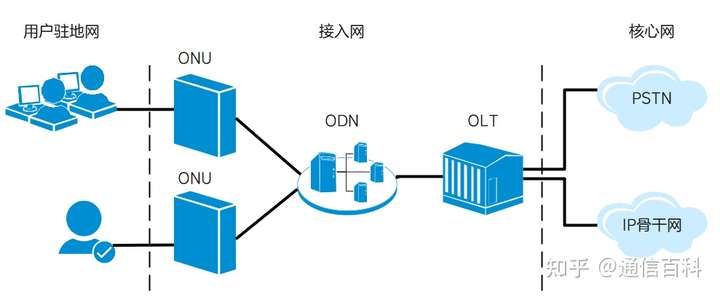

OLT、ONU、ODN在接入网中的关系如下图所示。
（1）OLT将收集核心网传递过来的信息处理后交给ODN，同时收集ONU通过ODN传递过来的信息处理后交给核心网。
（2）ODN为OLT和ONU提供光传输通道。
（3）各个ONU分析从ODN传输过来的信号，然后取出属于本ONU的部分；ONU还同时安排发送给ODN的用户信息。
ONU

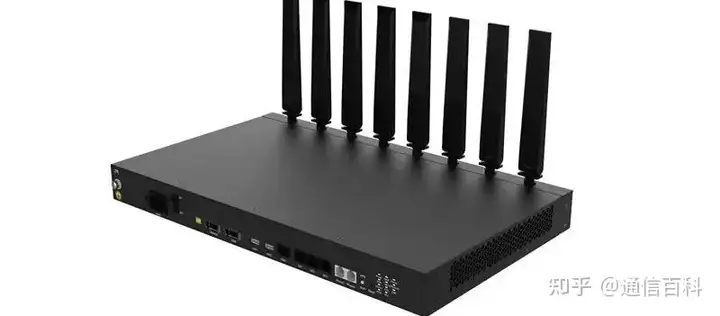

（业界首款支持50G PON和Wi-Fi 7的ONU原型机）
概念：
ONU（Optical Network Unit，光网络单元）是光网络中的用户端设备，放置在用户端与OLT配合使用。
ONU提供数据、IPTV（即交互式网络电视），语音（Integrated Access Device综合接入设备）等业务，实现以太网二层、三层功能。
功能：
- 选择接收OLT发送的数据。
- 响应OLT发出的命令，并作相应的调整。
- 缓存用户的以太网数据，向OLT发送用户的以太网数据。
- 用户和服务复用功能：装配来自各用户的信息；连接单个的服务接口。
- 传输复用功能：分析从ODN传输过来的信号并取出属于本ONU的部分以及合理的安排要发送给ODN的信息。
- ODN接口功能：提供包括光/电、电/光转换的一系列光物理接口
类型：
根据光接入网的三种基本应用类型，可将ONU划分为三种类型：
- 插卡式ONU：主要用于FTTC(光纤到路边)，ONU设置在DP点（路边的入孔或电线杆上的分线盒处）或FP点（交换箱处），此时ONU通过双绞线对与各个用户进行连接。
- 盒式ONU：主要用于FTTB(光纤到楼)，ONU设置大楼内，有多对双绞线将业务分送各个用户。
- 入户式ONU：主要用于FTTH(光纤到户)，ONU设置在用户家中，为用户提供宽带交互式业务，此时本地交换机直到用户家中的线路全部都采用光纤。
ODN
概念：

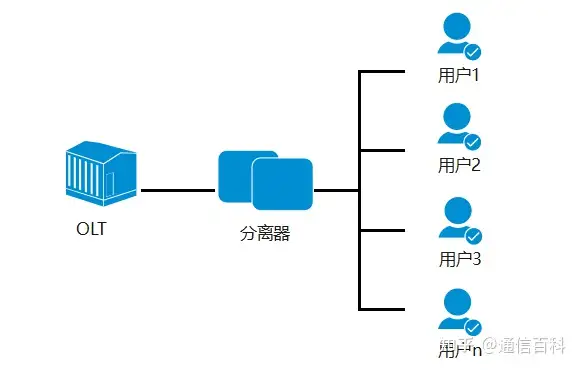

ODN（Optical Distribution Network，光分配网）是基于PON设备的光缆网络。ODN多采用P2MP（点对多点主站，point 2 multiple point）拓扑，如下图所示。ODN网络中的节点比较多，网络管理复杂，所以ODN网络的建设成本相对高昂，最高可达总体投资的50%~70%。
功能：
为OLT和ONU提供光传输通道。

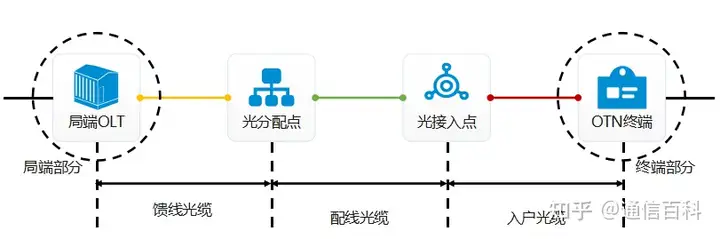

ODN包括五部分：馈线段、光缆分配点、配线段、光缆接入点、入户段，如下图所示。
- 馈线段：从局端机房的ODF（光纤配线架）到光缆分配点为馈线段。馈线段作为主干光缆实现长距离覆盖。
- 配线段：从光缆分配点到用户接入点为配线段。配线段对沿途的用户区域进行光纤的就近分配。
- 入户段：用户接入点到终端的入户段为入户段。入户段用来实现光纤入户。

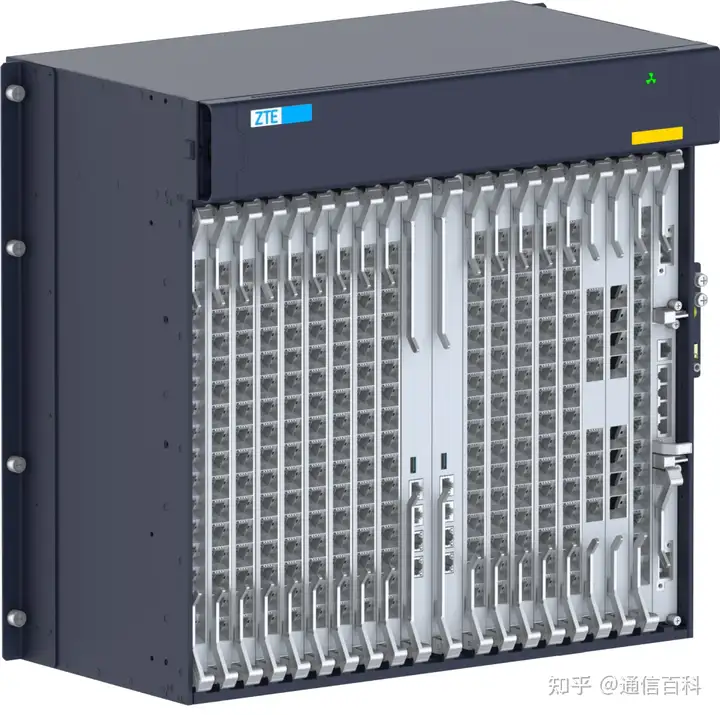

OLT
概念：
OLT（Optical Line Terminal，光线路终端）指的是用于连接光纤干线的终端设备。
OLT相当于传统通信网中的交换机或路由器。在OLT上可以实现基于设备的网元管理和基于业务的安全管理和配置管理。OLT而且还能够针对不同用户的QoS/SLA要求进行带宽分配。
功能：上联上层网络，完成PON（Passive Optical Network , 无源光网络）网络的上行接入；将各种业务的信号进行汇聚，按照一定的格式向终端用户传输。
通过ODN网络下连用户端设备ONU；将来自用户的信号按照业务类型分别送入各种业务网中；实现对ONU的控制、管理和测距等功能。
OLT可分为三部分：核心部分、业务部分、公共部分。
- 核心部分：包括汇聚分发、业务处理和ODN适配功能。
- 业务部分：提供业务接口功能，包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能。
- 公共部分：包括供电与OAM功能。
总结一下
总结起来，在光接入网内部，OLT就像一个总部指挥官，通过情报网络ODN指挥着各个地方的ONU小兵，为我们提供高速的通信服务，通过光将地球上的我们更加紧密地连接在一起，实现技术改变生活。
同时，随着5G等移动通信的发展，光接入技术也在持续推进中。未来光接入网如何实现宽带化、怎样与其他接入方式联合组网，让我们一起期待。
