对于FDD LTE，来自36.211的视图如下。它仅显示时域中一帧的结构，在频域中未显示任何结构。

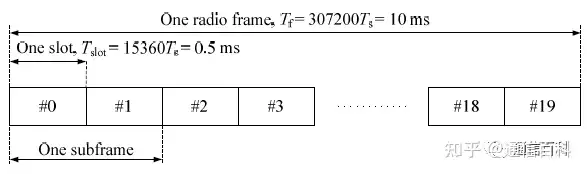

<36.211图4.1-1：框架结构类型1>
我们可以从该图获得一些信息，其中包括：
i）一帧（一个无线电帧，一个系统帧）的持续时间为10毫秒。这意味着我们每秒有100个无线电帧。
ii）一帧（10毫秒）中的样本数为307200（307.200 K）个样本。这意味着每秒的样本数量为307200 x 100 = 30.72 M个样本。
iii）一帧中的子帧数为10。
iv）一个子帧中的时隙数为2。这意味着一帧内有20个时隙。

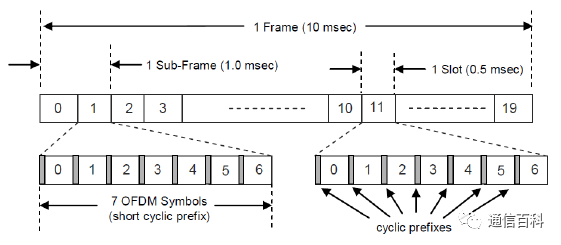

那么一个时隙是时域中最小的结构吗？不是的，如果您进一步放大此框架结构，则会得到下图。
可以看到一个时隙由7个称为“Symbol”的小块组成。（一个符号是信号的某个时间跨度，在I / Q星座中带有一个点。）在Symbol中看到更小的结构。在Symbol的开头，有一个很小的跨度，称为“循环前缀”，其余部分是真实的符号数据。
有两种不同类型的循环前缀。一个是普通循环前缀，另一个是“扩展循环前缀”，其长度比普通循环前缀长。（由于一个插槽的长度是固定的且无法更改，因此，如果我们使用“扩展循环前缀”，则应减少一个插槽中可容纳的符号数量。因此，如果使用“扩展的前缀，则只能有6个符号循环前缀”）。

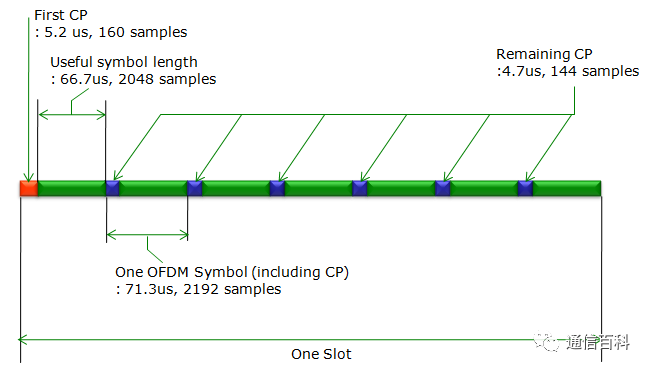

如果您放大子帧以显示确切的时间和采样，则可以如下图所示。该图所示的长度不随采样率而变化，但是每个符号和CP中的采样数随采样率而变化。此插图中显示的样本数是基于30.72 Mhz采样率的情况。
关于上述子帧结构，需要注意的几件事：
- 时隙中的第一个OFDM符号比其他OFDM符号长一点
- 此插图中显示的样本数基于以下假设：采样率为30.72 M个样本/秒和2048个bin / IFFT（N_ifft）。实际采样率和N_ifft可能会因系统带宽而异，您需要根据特定带宽来缩放此数字。（或者您可以不考虑带宽而以相同的速率实施硬件采样（例如30.72 Mhz采样），并在对MIB进行解码后将采样抽取为与每个带宽相对应的速率。实际上，这是更实际的操作，因为您不了解系统直到解码MIB。）

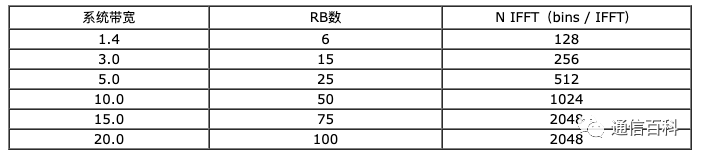

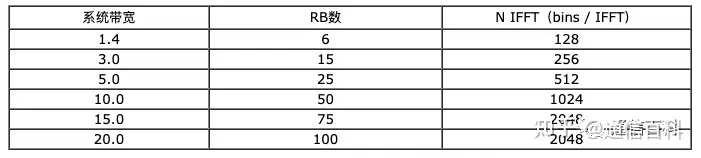

- 每个系统带宽的典型N_ifft如下

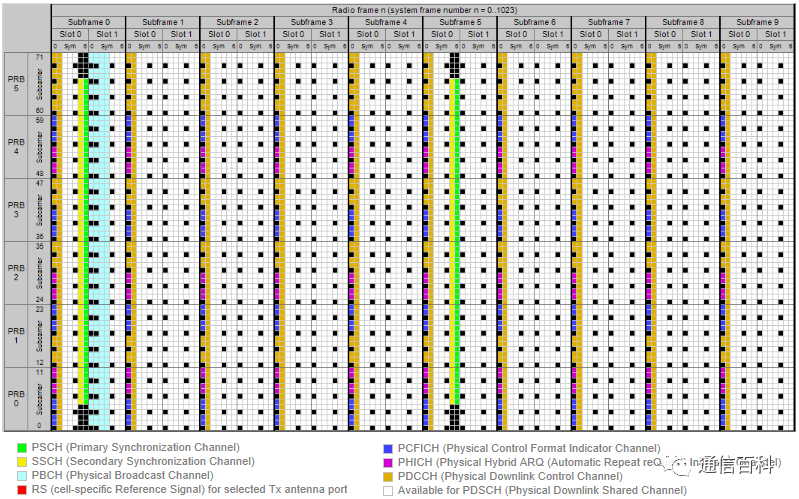

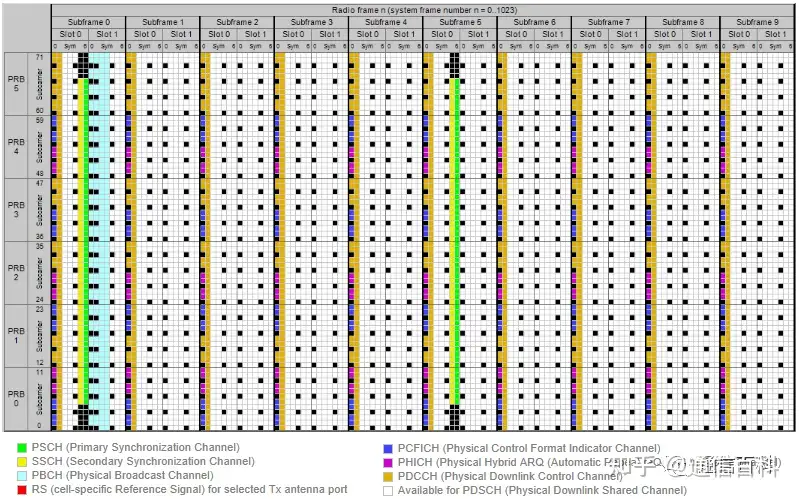

以下显示了“ LTE资源网格”中的总体子帧结构：
<LTE FDD帧结构>

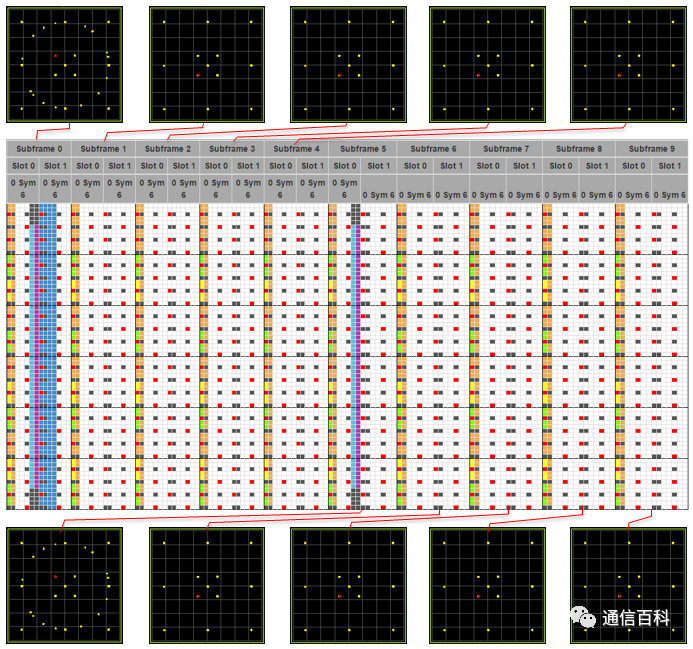

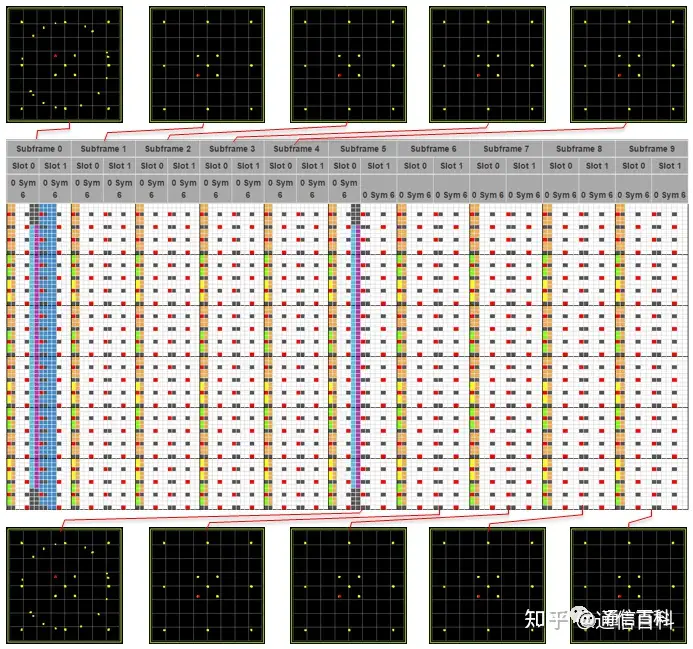

以下是4天线情况下的下行链路帧结构和RE（资源元素）映射的示例。实际上，这是显示所有4个天线信号叠加（重叠）的理想情况。实际上，来自每个天线的信号具有略微不同的符号数据和参考信号位置。
RE映射的顶部和底部显示的星座图是LTE信号分析仪测量来自LTE网络模拟器的LTE信号的测量结果。这是在LTE网络正在传输MIB / SIB且UE未连接的情况下在天线端口0处捕获的。如果您使用不同的信道功率（例如PCFICH功率，PDCCH功率，CRS功率等）执行类似的操作，则可能会看到一些不同的星座图。
<具有星座的FDD LTE帧结构>

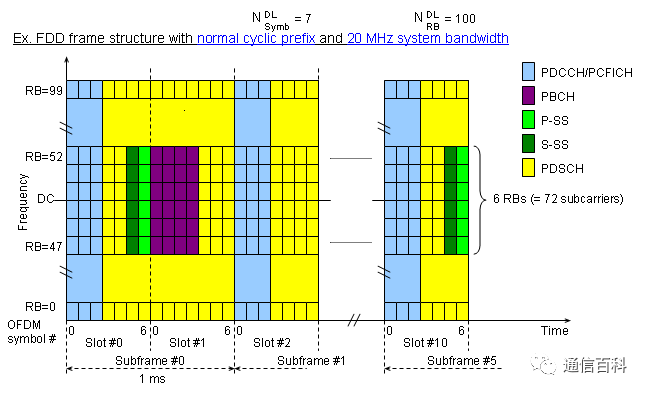

现在让我们进一步放大结构，但是这次是在频域而不是时域扩展。如下图：
<关注物理信道的FDD LTE帧结构>
如上所述，我们可以在二维图中表示LTE信号。横轴是时域，纵轴是频域。垂直轴上的最小单位是子载波，水平轴上的最小单位是符号。对于时域和频域，单位都有多个层次，这意味着较小单位的多个组合会变成较大单位。
首先让我们看一下频域结构。
LTE（任何OFDM / OFDMA）频带由多个小间隔信道组成，我们将这些小信道中的每一个称为“子载波”。无论LTE频带的系统带宽如何，信道与下一信道之间的空间始终相同。因此，如果LTE信道的系统带宽发生变化，则信道数（子载波）会发生变化，但信道之间的空间不会发生变化。
问>子载波和下一个子载波之间的空间是多少？A> 15 Khz
问> 20 Mhz LTE频段的信道（子载波）数量是多少？A> 1200个子载波。
问> 10 Mhz LTE频段的信道（子载波）数量是多少？A> 600个子载波。
问> 5 Mhz LTE频段的信道（子载波）数量是多少？A> 300个子载波。
现在让我们看一下水平轴的基本单位，即时域。时域的最小单位是符号，总计66.7 us。无论带宽如何，符号长度都不会改变。在时域情况下，我们还有其他两种结构。时域中最大的单位是一帧，每个帧的长度为10 ms。每个帧由10个子帧组成，每个子帧的长度为1 ms。每个子帧由2个时隙组成，每个时隙的长度为0.5 ms。每个时隙由7个符号组成，每个符号为66.7 us。
考虑到这一点，让我们考虑逆向问题。
问>一个时隙中有多少个符号？A> 7个符号。
问：一个子帧中有多少个符号？A> 14个符号。
问：一个帧中有多少个插槽？A> 20个插槽。
现在，让我们看一下由时域（水平轴）和频域（垂直轴）组成的单位。我们将此类型的单元称为二维单元。
最小的二维单位是资源元素，它由时域中的一个符号和频域中的一个子载波组成。另一个二维单位是资源块（RB），它由时域中的一个时隙和频域中的12个子载波组成。资源块（RB）是LTE中协议侧和RF测量侧最重要的单元。现在这里有问题。
问：一个资源块中有多少个符号？A> 7个符号。
问：一个资源块中有多少个子载波？A> 12个子载波。
问：一个资源块中有多少资源元素？A> 84个资源元素。
以下问题对于阅读任何LTE规范都非常重要。
问> 20 Mhz频带中有多少资源块？A> 100个资源块。
问> 10 Mhz频带中有多少个资源块？A> 50个资源块。
问> 5 Mhz频带中有多少资源块？A> 25个资源块。
