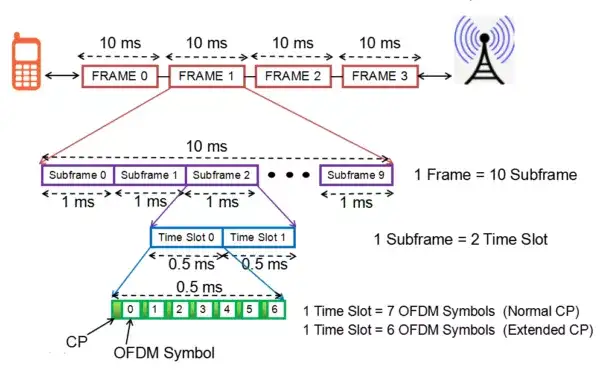

首先让我们看一下无线帧的框架结构：

一个帧的持续时间为10毫秒，这意就味着我们每秒有100个无线帧。如上图所示，我们可以看出：

• 1帧的子帧数为10,
• 1个子帧中的时隙数为2。意味着1帧内有20个时隙,
• 1个时隙Slot由7个“OFDM符号”的小块组成。

在LTE网络中，由于对传输的数据有不同的要求，LTE的帧结构在时分双工（TDD）和频分双工（FDD）模式之间有所不同，LTE帧结构有两种类型：

• 类型1：用于LTE FDD模式系统。
• 类型2：用于LTE TDD系统。

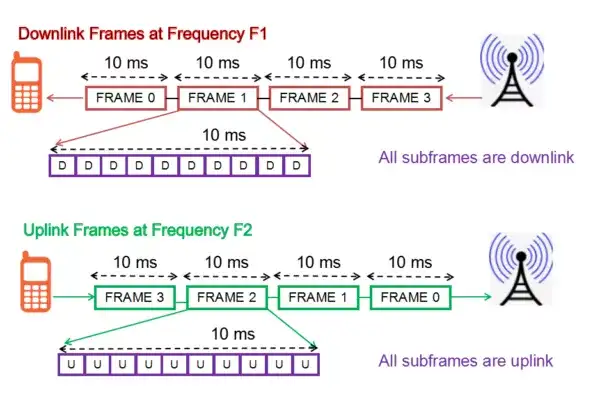

类型1：FDD帧结构

LTE FDD是全双工系统，因此下行链路和上行链路传输都在不同的频率上同时发生。

类型2：TDD帧结构
