今天我们来聊聊调制。说到调制,我想很多同学马上会联想到这些关键词:BPSK、QPSK、调幅、调相、QAM、星座图……
![](https://pic4.zhimg.com/80/v2-7e1ce2cb645027faa4c244899ae12dd3_720w.jpg)
众所周知,调制和解调是通信基本业务流程中的重要组成部分。没有它们,我们的移动通信根本无法实现。
那么,究竟什么是调制?为什么要调制?5G又是怎么调制的呢?接下来,我们逐一介绍。
调制是做什么用的呢?
让我们看一下生活中的一个例子:我们每天都在出行。出行的时候,我们会根据行程选择适合的交通工具。
乘坐不同的交通工具,出行的速度也会有快有慢。整个过程,大概就是这样一个模型:
实际上,通信系统和这个模型类似。上面的出行模型,是把人从出发点运输到目的地。而通信系统,是把数据信号从发送端传输到接收端。我们进行以下转换:
![](https://pic1.zhimg.com/80/v2-6009c0a13b2d6bbb0803f9d9f15d2c10_720w.jpg)

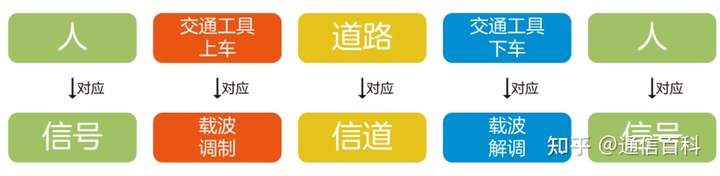

就可以类比出一个简单的通信模型:
![](https://pic2.zhimg.com/80/v2-76b58d4940f2a2de35409c757a49b6b9_720w.png)
看出来了吧?“调制”,就像为信号找一个交通工具,让它载着信息穿过信道到达目的地。
我们知道,在无线信道中,信号是以电磁波的形式传递的。那么,电磁波怎么来传递信息呢?
我们先来举一个“用水果传递信息”例子。

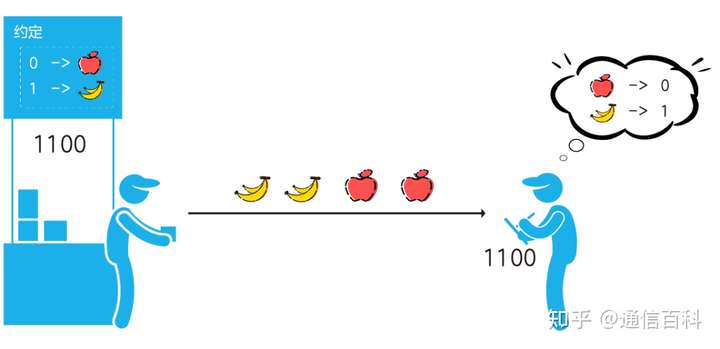

例如,我们要传递0和1,可以让苹果代表0,香蕉代表1。
我们发送给接收端,接收方收到后一看是苹果就知道是发送的是0,一收到香蕉,就知道发送的是1。
![](https://pic3.zhimg.com/80/v2-43d55dea3ad832a93ef6dd71f7469e12_720w.jpg)
换一种方式,如果只能用苹果来传递信息呢?

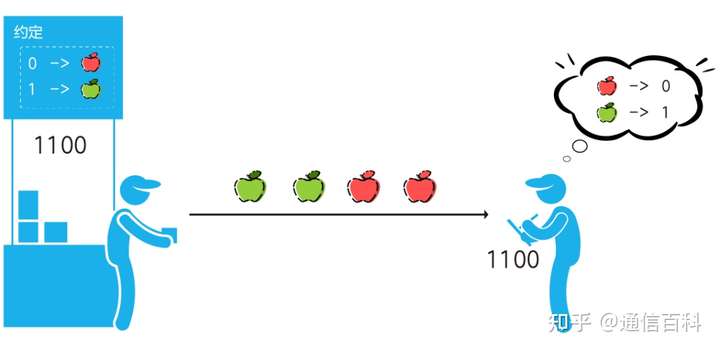

我们约定让红苹果代表0,绿苹果代表1。
我们发送给接收端,接收方收到后一看是苹果就知道是发送的是0,一收到香蕉,就知道发送的是1。
![](https://pic3.zhimg.com/80/v2-43d55dea3ad832a93ef6dd71f7469e12_720w.jpg)
换一种方式,如果只能用苹果来传递信息呢?
我们约定让红苹果代表0,绿苹果代表1。
接收方一看是红苹果,就知道是发送的是0。收到绿苹果,就知道发送的是1。
![](https://pic1.zhimg.com/80/v2-6e4c08fae259688a7a97407045e3e304_720w.jpg)
再换一种方式。如果只有红苹果,怎么传递信息呢?

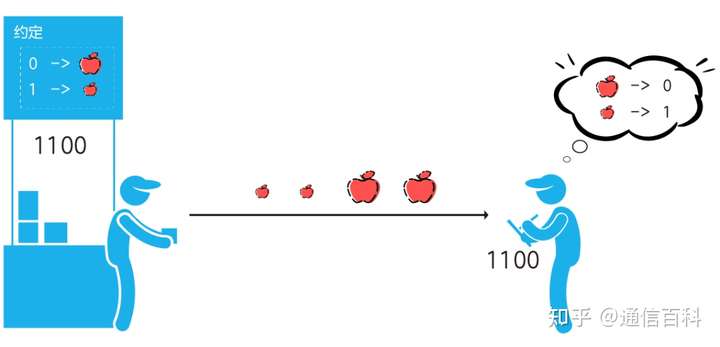

我们可以用大的红苹果来代表0,小的红苹果代表1。一看是大红苹果,就知道是发送的是0。收到小红苹果,就知道发送的是1。
![](https://pic3.zhimg.com/80/v2-1825ff0fc28b1caf568c142fb5784cc6_720w.jpg)
在这个过程中,我们其实用的是水果的种类、颜色、大小这3个特征来传递信息的。
![](https://pic4.zhimg.com/80/v2-b610e00012ae9b4f26d219cf9257537f_720w.png)
类似的,电磁波可以用正弦波来描述。一个正弦波也有3大特征,幅度,相位,频率。我们可以利用电磁波的这3大特征来传递信息。
![](https://pic2.zhimg.com/80/v2-72dc25e6ecb36b0409aef5f06d1dc7c1_720w.jpg)

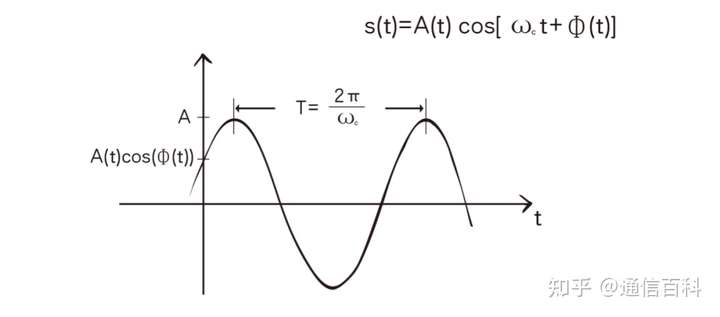

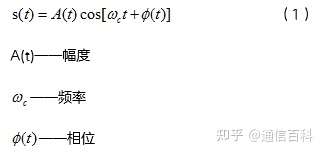

下面的公式(1),描述了一个正弦波信号:
![](https://pic3.zhimg.com/80/v2-00d444415bdb0a82738ff68accf74a66_720w.jpg)

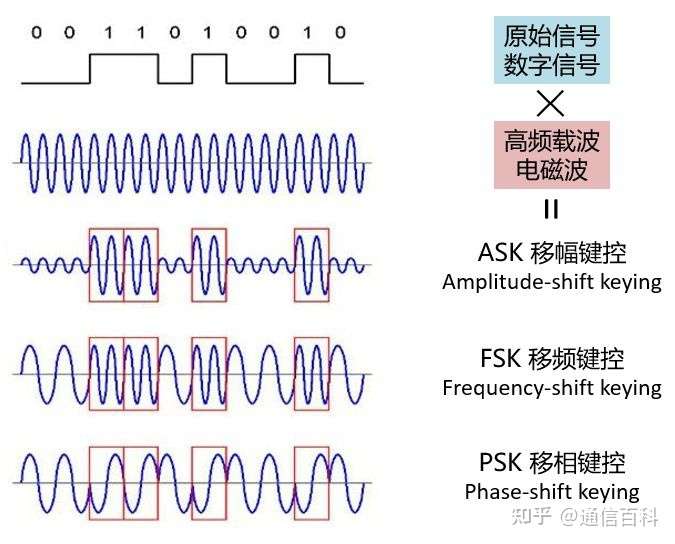

所谓调幅、调频、调相,就是下图的样子:
![](https://pic4.zhimg.com/80/v2-3584b7ae63fbd9ee6c5eaa2a64aba50f_720w.jpg)
看出来了没?0和1,被“调”进了不同的电磁波波形之中。
5G速度那么快,它是怎么调制的呢?
在3GPP协议(TS 38.201)中,定义了5G支持的调制方式如下:

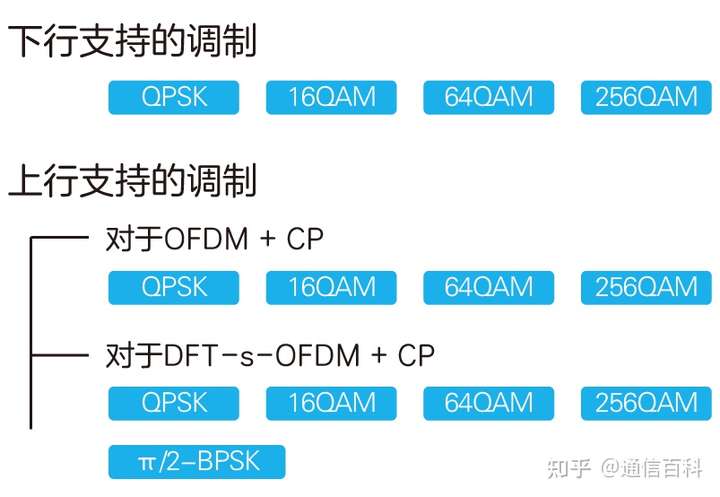

![](https://pic1.zhimg.com/80/v2-d6060566157a198b277008334d110378_720w.jpg)
按照使用的载波的特征的不同,5G采用的调制方式可以分为两大类:
载波的相位变化,幅度不变化:π/2-BPSK, QPSK。这就是前面说的PSK(Phase-Shift keying相移键控)。
载波的相位和幅度都变化:16QAM, 64QAM,256QAM。这一类专业名词叫做QAM(Quadrature Amplitude Modulation,正交振幅调制)。
星座图
各种调制方式之间的差异,还是不太容易理解。
想一想,为什么我们能很容易区分各种水果的不同?(什么是苹果,什么是香蕉,什么是红苹果,什么是大苹果。)
这是因为我们见过实物,看到过不同状态的水果。
那么,我们能不能把调制方式也用图表示起来呢?

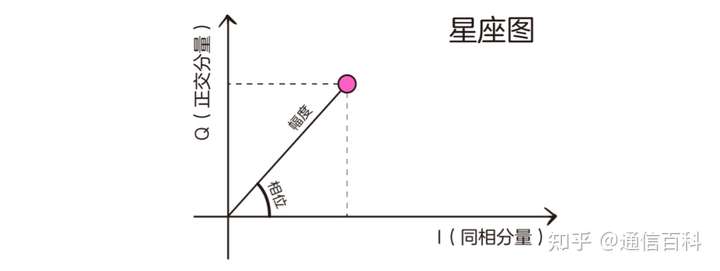

可以。为了直观的表示各种调制方式,我们引入一种叫做星座图的工具。星座图中的点,可以指示调制信号的幅度和相位的可能状态。
![](https://pic4.zhimg.com/80/v2-8ed6b674b32800b2348544c0ce6396bb_720w.jpg)
![](https://pic4.zhimg.com/80/v2-5d52e584e9b7290224d854f105c8abab_720w.png)
![](https://pic3.zhimg.com/80/v2-193a88d12a5fd3a471e74ee68df4f8ce_720w.jpg)

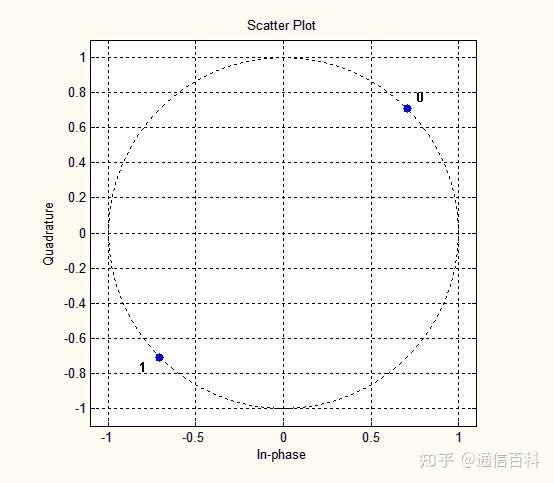

BPSK定义了2种相位,分别表示0和1,因此BPSK可以在每个载波上调制1比特的信息。
![](https://pic4.zhimg.com/80/v2-5e3f50a2d3a897f9a2cb8e207653046b_720w.png)
![](https://pic1.zhimg.com/80/v2-29c9120249359a560003f8f18a033470_720w.jpg)

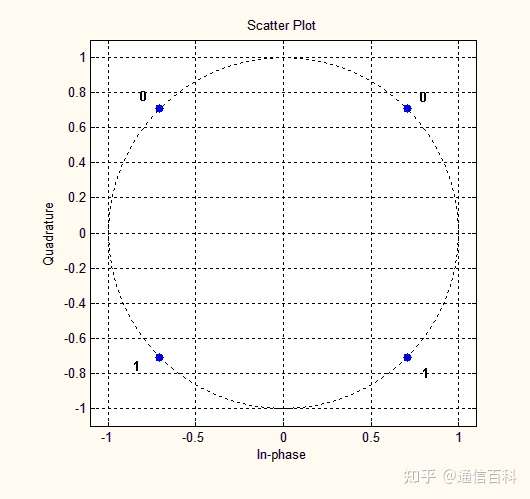

π/2-BPSK是BPSK在序列的奇数位时调制信号相位偏移π/2,序列的偶数位时和BPSK调制信号的相位一样,也就是π/2-BPSK定义了4种相位来表示0和1。
![](https://pic4.zhimg.com/80/v2-5e3f50a2d3a897f9a2cb8e207653046b_720w.png)
![](https://pic3.zhimg.com/80/v2-6891b2857c4247dbbcbc0ded9711b486_720w.jpg)

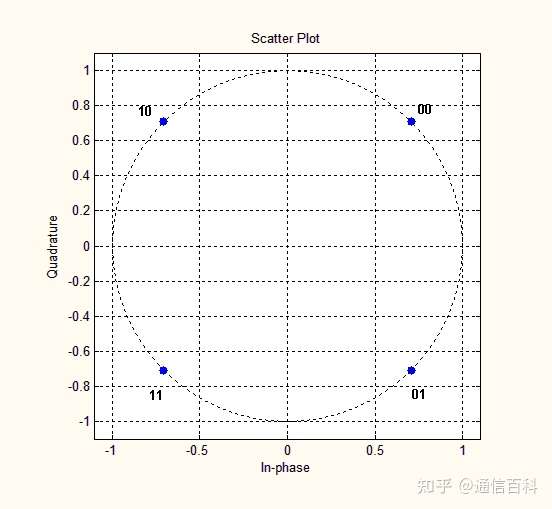

QPSK全称是正交相移键控,它定义了4个不同的相位,分别表示00、01、10、11,因此QPSK可以在每个载波上调制2比特的信息。
![](https://pic2.zhimg.com/80/v2-00a4e34e7aaa8e0ae14e892cebaf184d_720w.png)
![](https://pic3.zhimg.com/80/v2-e1418765898d1e36c0b1efa5936705c6_720w.jpg)

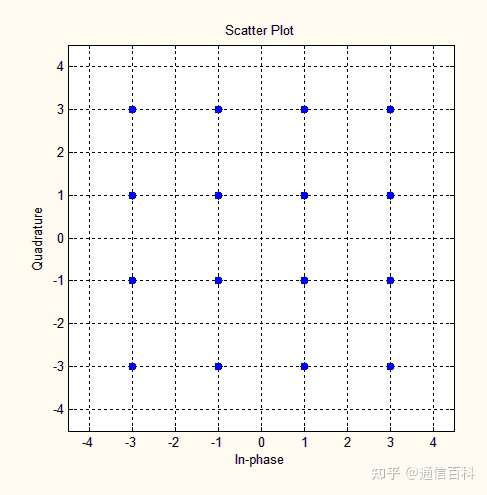

16QAM:一个符号代表4bit。
![](https://pic1.zhimg.com/80/v2-9c77db2eb70324be461cb95bb15a12fc_720w.png)
![](https://pic4.zhimg.com/80/v2-5fb17b53ba19044591cb9e9f11619b5b_720w.jpg)
64QAM:一个符号代表6bit。
![](https://pic1.zhimg.com/80/v2-d5ab7d64d1066c74ecb3e3a324b79ce4_720w.png)

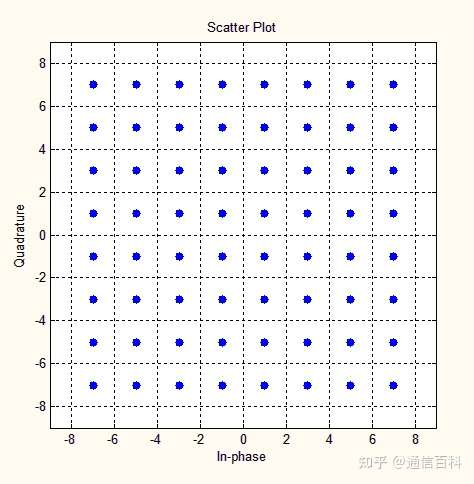

![](https://pic2.zhimg.com/80/v2-c8957fc4a7461d864c4525551a465f99_720w.jpg)

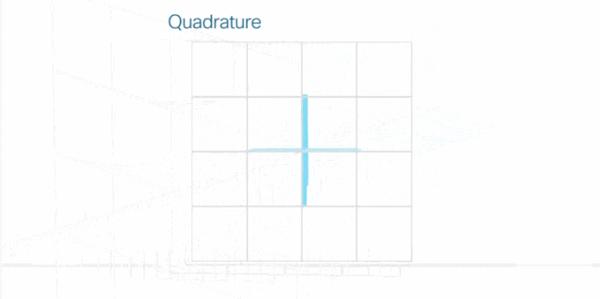

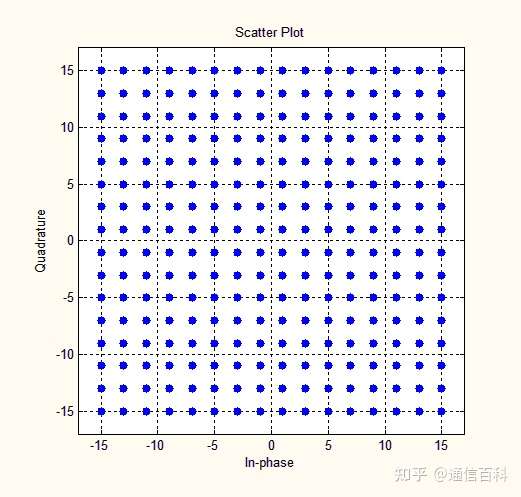

256QAM:一个符号代表8bit。来个动图,帮助理解:
![](https://pic1.zhimg.com/v2-bfc7318a4c7980318569da9ab7a4af14_b.jpg)
QAM示意图(来自cisco)
从星座图中可以看出PSK调制信号的幅度不变,相位有变化。QAM调制信号的幅度和相位在变化。
正是因为每个符号能代表的bit数不断提升,使得携带的信息量提升,最终让这个“交通工具”能显著提升速率。
可能大家觉得5G好像也不是很难的样子嘛。既然我们已经有了通信模型和星座图两大法宝,是不是可以自己打造一套下一代通信系统出来呢?
Hoho,你以为256QAM就是那么简单就搞出来的吗?上图!
![](https://pic1.zhimg.com/80/v2-a86b540c3819c4f2be93d17ffb2144f0_720w.jpg)

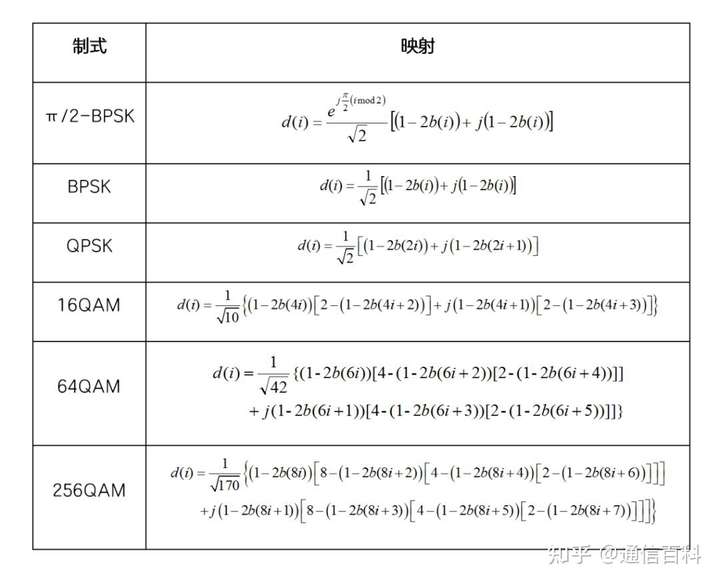

3GPP 38.211协议中定义的5G调制方式的映射关系
懵圈了!有木有? 通信搞到最后,都是数学!
调制和解调原理
我们再简单讲一下调制和解调的原理。
5G的各种调制方式,都可以使用IQ调制解调来实现。
我们从公式1出发,进行各种神奇的公式转换。
![](https://pic3.zhimg.com/80/v2-417651947ae67864ef3a00ace077d726_720w.png)

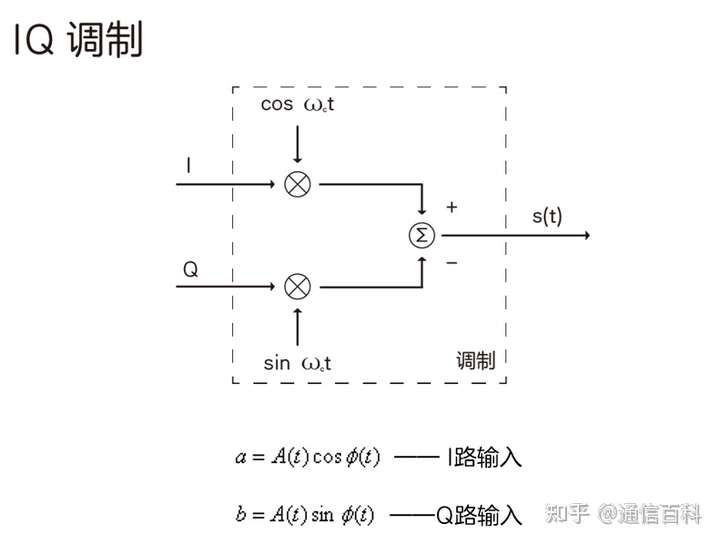

将公式2画成框图,这个就是IQ调制:
![](https://pic2.zhimg.com/80/v2-ef55ecc8356aed7dddb36819425d1f2d_720w.jpg)
解调是把接收到的调制信号提取出来的过程,调制信号经过解调转换为原始的信号。解调的过程可以通过下面的公式来解释。
![](https://pic3.zhimg.com/80/v2-751a7f725bac015217dd14ddd9d377ea_720w.jpg)

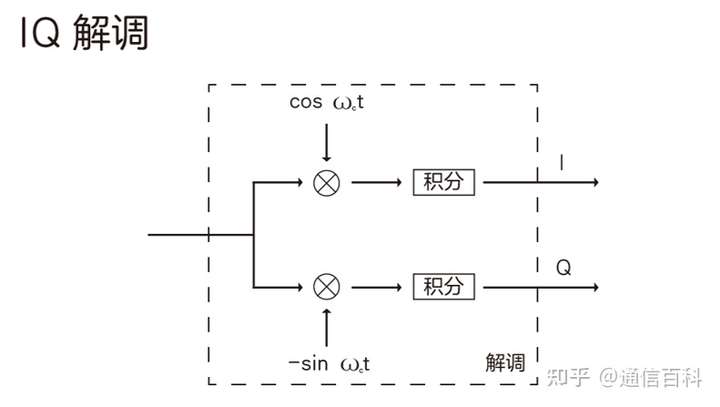

通过公式3可以看到,接收信号在乘以对应相位的载波后,进行积分,可以得到原始的信号,将公式3画成框图,这个就是IQ解调。
![](https://pic2.zhimg.com/80/v2-87af8fbe6abf9770399bdac708fe2fbd_720w.jpg)

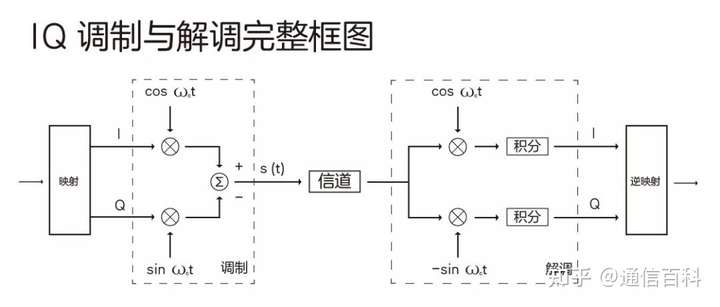

将2个框图结合起来,我们下面给出IQ调制和解调的框图。
![](https://pic2.zhimg.com/80/v2-916d4fefd48f4e3b5cb74c556b4bf9ed_720w.jpg)
IQ调制可以用复数的形式进行理解。调制的公式描述:
![](https://pic2.zhimg.com/80/v2-daf40c0aa5bf7b0969b95346ade365b9_720w.png)
解调的公式描述:
![](https://pic4.zhimg.com/80/v2-2598b0ec9d161e42cc2fdaf2ff7c3ba3_720w.png)

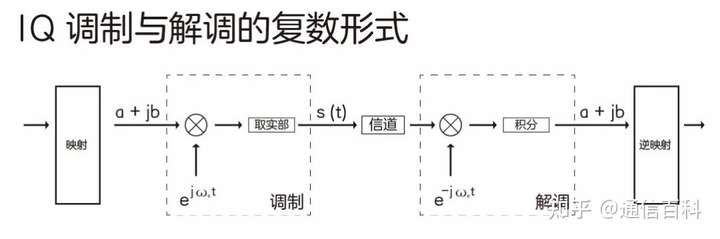

对应的我们给出复数形式的框图。
![](https://pic3.zhimg.com/80/v2-697e18477594f332849438795a906c12_720w.jpg)
这个框图搭配上前面3GPP协议里面的5G调制映射关系,就是一个较为完整的5G的调制和解调过程。是不是彻底懵圈啦?调制解调,从入门到放弃!
