有粉丝在我们的星球私信:“为什么光纤的端面通常以8° 角抛光?”对于光纤的结构和传输原理相信大家已经非常熟悉,我们直接上两张图:

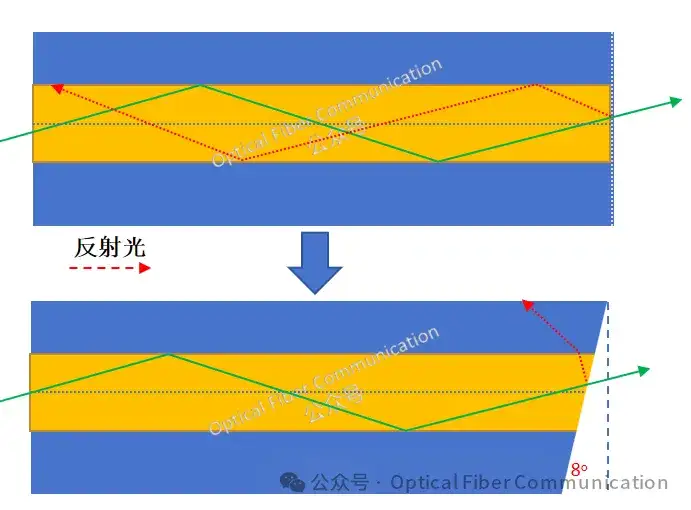

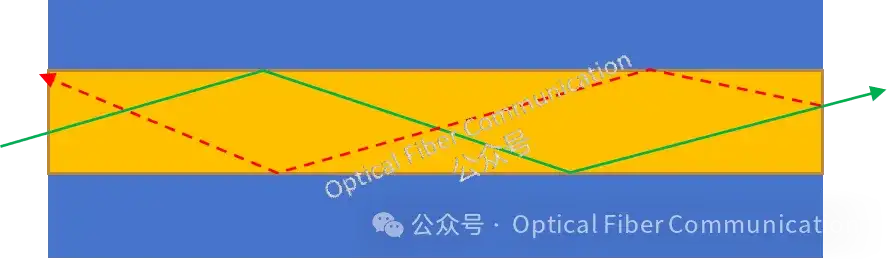

下图是垂直端面的光纤,一部分光以一定角度反射回纤芯中,反射光可能会干扰原始信号,导致信号质量下降,严重一点的还会损坏激光光源。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-34.webp)

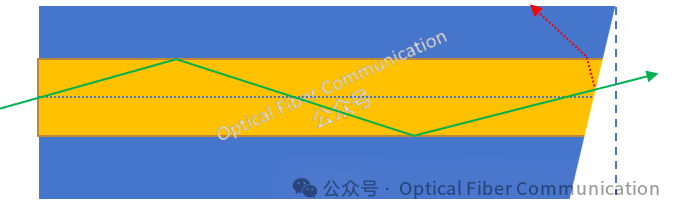

下图是端面抛光成8度角的斜面,从端面反射的光被引导到的包层中,从而为了防止反射光回到光纤芯中,有利于提高回波损耗,让更多的光在光纤中传输。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image.png)
这里涉及到回波损耗的概念:
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-36.webp)
以常见的光纤纤芯折射率n1=1.45 @1550nm为例,空气的折射率 n2 = 1,代入公式:回波损耗 ≈ -14.77 dB其中反射率:
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-35.webp)
可得出R ≈ 0.03366,即约3.37% 的光会被反射回去。为此,咱们就得想些办法了!比如说将光纤端面研磨抛光等等,以使两使根光纤的端面能够更好的接触,通常为了更好的接触,还会用弹簧将连接器的端面顶住,优化光纤连接器的性能。基于此,有下面三种物理接触的端面:
- PC(Physical Contact),物理接触
- UPC(Ultra Physical Contact),超物理端面
- APC(Angled Physical Contact),斜面物理接触
其中:

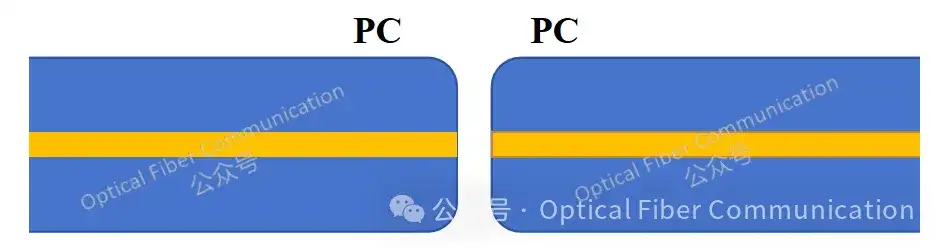

物理接触(PC),对接端面呈凸面拱型结构,其接头截面是平的,且插芯表面研磨成轻微球面。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-41.webp)

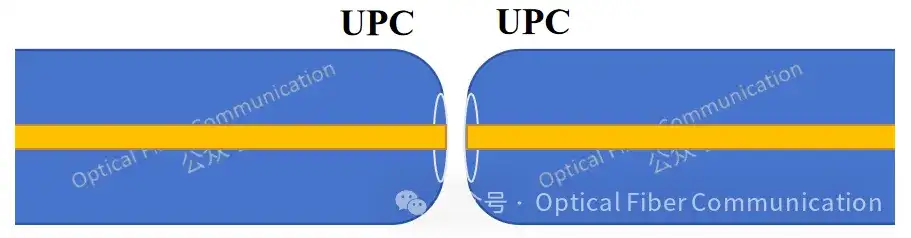

超物理端面(UPC),是在PC的基础上优化,其连接器端面具有一个微小的弧度,这种设计使得光纤之间的对接更为精确。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-40.webp)

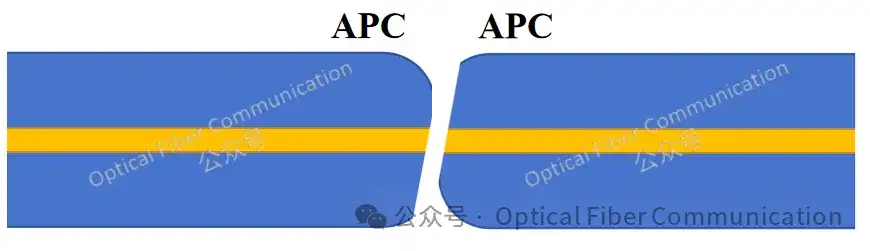

斜面物理接触(APC),光纤端面通常研磨成 8° 斜面,8° 角斜面让光纤端面更紧密。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-37.webp)
APC的回波损耗是三种最接触面最优的。一般情况下,采用PC研磨方式的光纤跳线的回波损耗为-40dB。UPC回波损耗相对于PC来说更高,一般是在-55dB。APC工业标准的回波损耗为-60dB。上面这三种所谓的物理接触,也就是必须得紧紧地挨着。这里的物理接触也是为了跟后来的非物理接触区别。

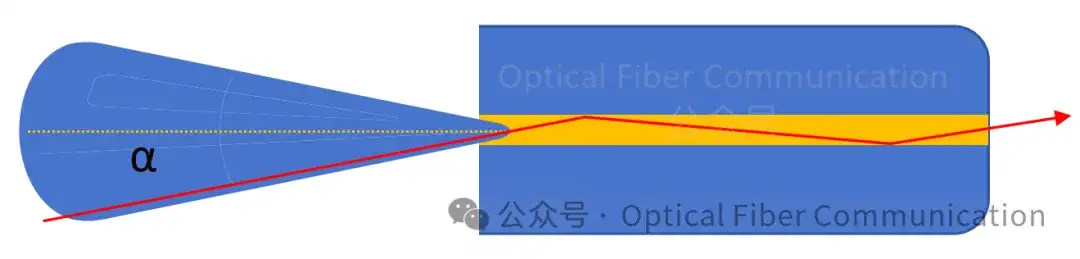

近些年,很多光模块采用了“非物理接触”的新技术。那为什么会是 8° 角?不是6°,9°?这里就又要回忆一下数值孔径的定义了:入射到光纤端面的光并不能全部被光纤所传输,只是在某个角度范围内的入射光才可以。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-38.webp)
这个角度α的正弦值就称为光纤的数值孔径。NA = sinαG.652单模光纤的数值孔径(NA)通常在0.125到0.145之间,我们取0.13计算α:α=7.6°也就是说端面大于7.6°时,光纤端面反射的光就会进入了包层。实际上考虑各种因素,如插损,设备精度等做成了8°。其实 9°,10° 也行,只是会增加插入损耗,不划算。
![](http://www.ictbaike.com/wp-content/uploads/2024/06/image-39.webp)
