大多数信道（例如，PDSCH，PDCCH，PBCH等）用于承载特殊信息（比特序列），并且它们具有一些与之相连的较高层信道，但是参考信号是仅存在于PHY层的特殊信号。这不是用于传递任何特定信息。该参考信号的目的是为下行链路功率传递参考点。

当UE尝试计算DL功率（即来自eNode B的信号的功率）时，它将测量此参考信号的功率并将其作为下行链路小区功率。

这些参考信号由每个时隙中的多个特定资源元素承载，并且资源元素的位置具体由天线配置确定。

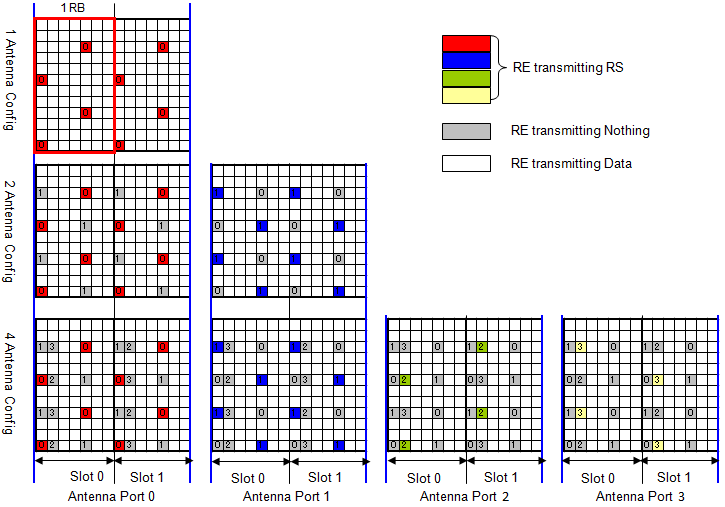

在下图中，红色/蓝色/绿色/黄色是承载参考信号的部分，灰色标记的资源元素是为参考信号保留的部分，但未承载该特定天线的参考信号。（下面的插图基于图6.10.1.2-1中的36.211。下行链路参考信号的映射（正常循环前缀））

<LTE小区特定参考信号（CRS）>

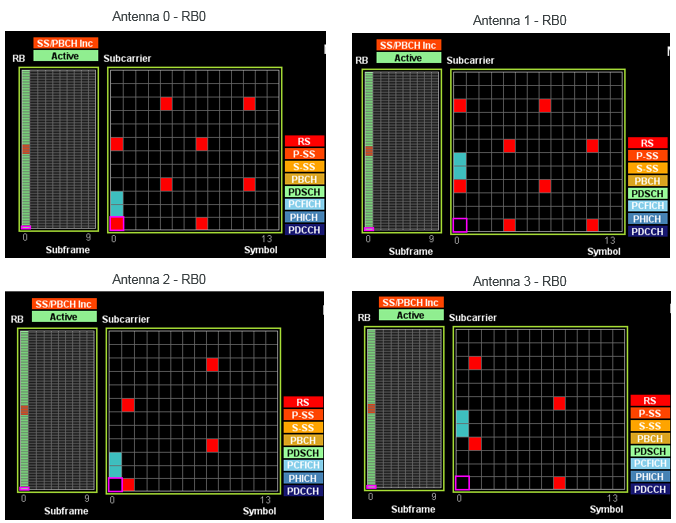

以下是4天线情况下物理信道配置和RE（资源元素）映射的示例。测量结果来自LTE信号分析仪，它测量来自LTE网络模拟器的LTE信号。它仅显示20 Mhz系统带宽中的一个RB（RB0）（即，总共100 RB），并且分别在LTE网络发送MIB / SIB和UE未连接时分别在天线端口0、1、2、3处捕获。您会注意到，每个天线的参考信号位置都不同。由于该参考信号位置的差异，REG分组可能在PCFICH的稍有不同的位置中略有不同。

<每个天线的LTE小区特定参考信号>

有两种不同类型的参考信号：小区特定参考信号和UE特定参考信号

• 小区特定参考信号：该参考信号在每个子帧处被发送，并且跨越整个工作带宽。它正在通过天线端口0、1、2、3发送。
• UE特定参考信号：此参考信号在仅分配给特定UE的资源块中传输，并通过天线端口5传输。

特定于小区的参考信号的资源元素是否固定？

不，位置会根据物理小区ID进行更改，如下所述。

• 参考信号的时域索引（l）=固定。（l = [0,4]）
• 参考信号=的频域索引k根据36.211 6.10.1.2映射到资源元素中指定的物理小区ID而变化。
  • 主要规则是：k = 6 m +（v + v_shift）mod 6，其中v_shift =物理小区ID mod6。有关更多详细信息，请参阅36.211 6.10.1.2

下行参考信号携带什么样的值？

该值是由36.211 6.10.1.1序列生成中定义的算法生成的伪随机序列，并在“物理层：小区特定参考信号”页面中进行了说明。（注意：上行链路参考信号-DMRS（即，PUSCH DMRS 和PUCCH DMRS））-是Zadoff Chu序列）

该序列的确定值之一是物理小区ID，这意味着物理小区ID也会影响参考信号的值。

CRS是否以任何子帧类型（类型1、2、3）传输？

在LTE部署的初始阶段，您不必怀疑每个LTE子帧中都将携带CRS（小区分隔参考信号）。但是，随着我们看到更多不同类型的子帧结构（FDD-帧结构Type1，TDD-帧结构Type 2，LAA-帧结构3），我发现我的信心越来越弱。问题是“每个帧类型（类型1、2、3）是否都发送CRS？

简短的答案是“是”。如36.211-6.10.1小区特定参考信号（CRS）中所述，更详细的答案如下。

• 在帧结构类型1所有下行链路子帧中发送CRS ，
• 在帧结构类型2所有下行链路子帧和DwPTS中发送CRS ，
• 在帧结构类型3的非空子帧中发送CRS

---
