绪：
（绪可以忽略，直接阅读正文）
在硅光子技术的宏伟蓝图里，一个微小却至关重要的环节，始终挑战着工程师们的智慧：如何让来自标准单模光纤中的光，高效地“挤进”尺寸小得多的芯片波导？这道横亘在光纤与芯片之间的“连接鸿沟”，源于二者模场尺寸的天然失配，直接耦合的损耗之高，足以让整个系统的性能大打折扣。
那么，这道难题是否有解？答案是肯定的。行业内在封装激光器、调制器时，早已娴熟运用自由空间透镜技术，或将透镜直接集成在光纤端面，制成透镜光纤，作为初步的模斑转换方案。然而，这些方法并非硅光集成的终极答案。
真正在芯片层面实现高效、紧凑集成的希望，落在了平面光波导模斑转换器上，尤其是其楔形（锥形）结构。它通过在芯片上精巧地设计波导的几何形状，引导光场平缓过渡，从而实现光斑尺寸的完美转换。这其中，又衍生出正向与反向两种截然不同的技术路径：一个选择在输入端“由宽变窄”来迎接光纤，另一个则大胆地“由窄变宽”，通过极端的结构设计让光场先扩散再被捕获。
究竟哪种结构能在性能、尺寸与工艺复杂度之间取得最佳平衡？中科院提出的狭缝式结构又带来了哪些新的突破与挑战？
本文将带您深入硅光芯片的耦合前线，系统剖析各类楔形模斑转换器的工作机理，对比其优劣与适用场景
硅光子芯片里的光波导，它的模场尺寸和数值孔径，跟标准的单模光纤通常是对不上的。
正文：

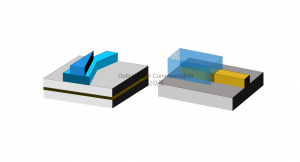

硅光耦合：楔形与狭缝结构的 SSC 模斑转换器
