NVIDIA GH200 可能是目前市面上最容易被误解的产品之一。同时在阅读相关文章后，我们认识到，对于 NVIDIA 推出的这款极具创新性的产品，可能还需要给大家提供一个基础性的介绍。
PS：”GH200″ 这一术语可能指代不同的硬件配置。与 AMD 或 Intel 推出多种型号不同，而 NVIDIA 通常只宣传单一的一种产品。
现在就让我们来澄清一下关于这款芯片的常见误解，并简单说说它的实际用途。

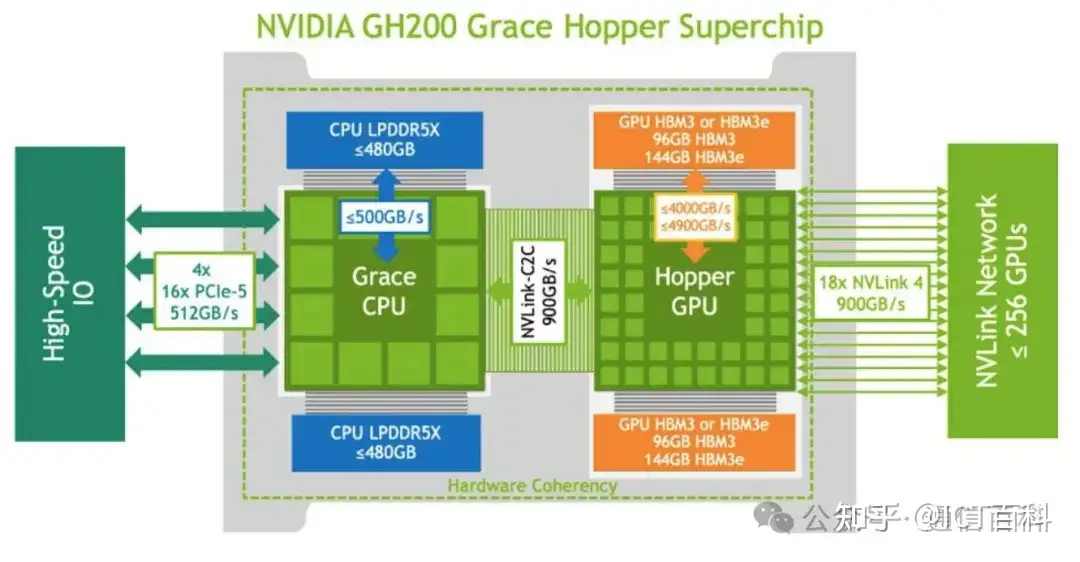

下图是 NVIDIA 官方提供的 GH200 图解：
NVIDIA GH200 图 2024 年 9 月
针对NVIDIA 在这款产品，它有两个关键的创新点。
首先，LPDDR5X 内存直接焊接在芯片封装上。其次，NVLink-C2C 提供了 CPU 与 GPU 之间的高带宽接口。
NVIDIA GH200 概述
同时，这款产品采用了 72 个Arm v9 内核，基于 2022 年的 Arm Neoverse V2 架构，并非全新的技术。NVIDIA 并没有像苹果、高通 Oryon 或 AmpereOne 那样自行设计 Arm 内核。
谈及 LPDDR5X 内存，人们常误以为 GH200 仅配备 480GB 内存。然而，实际情况更加复杂。除了 480GB 版本，NVIDIA 还推出了 120GB 的带宽优化版和 240GB 版本。根据 NVIDIA 的规格书，480GB 版本的内存带宽可达到 384GB/s，而 120GB 和240GB 版本的内存带宽则高达 512GB/s 。

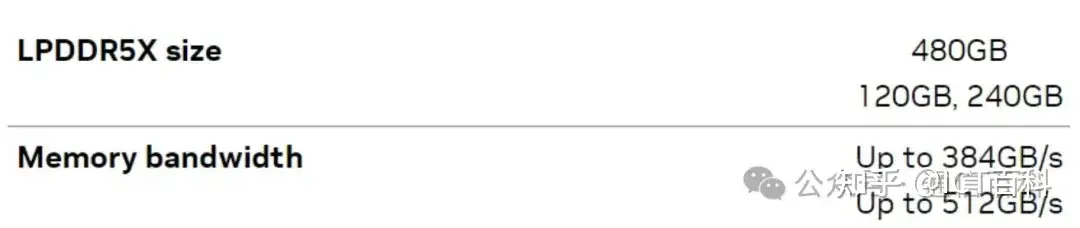

NVIDIA GH200 内存大小和带宽规格
NVIDIA 的一项重大创新是将内存直接集成在芯片封装上，省去了传统的主板和 DIMM 插槽，从而在降低功耗的同时实现了高性能。这也意味着 NVIDIA GH200 的功耗包含了系统内存的消耗。

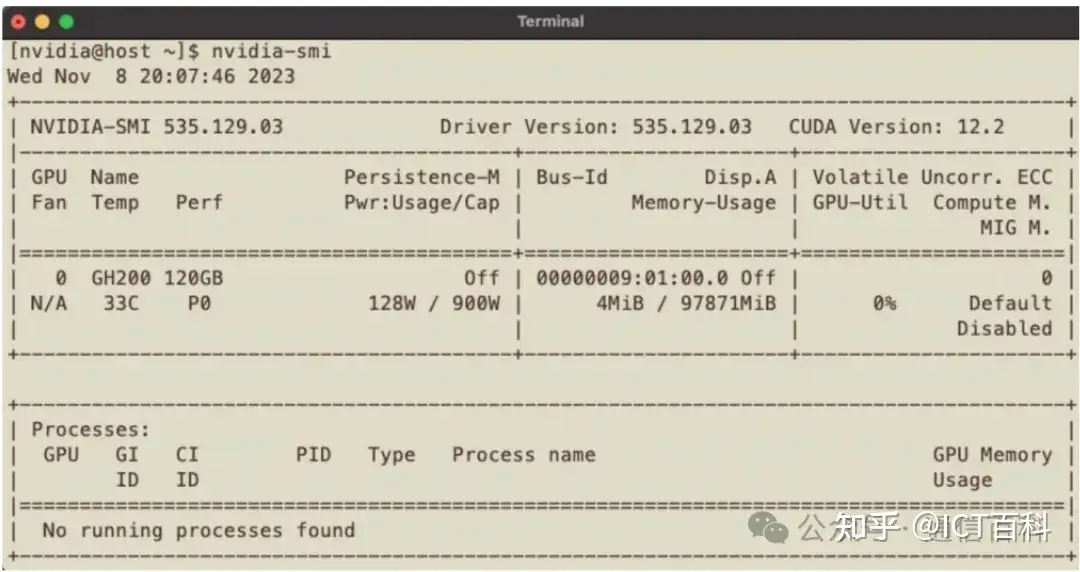

具有 120GB 内存的 NVIDIA GH200

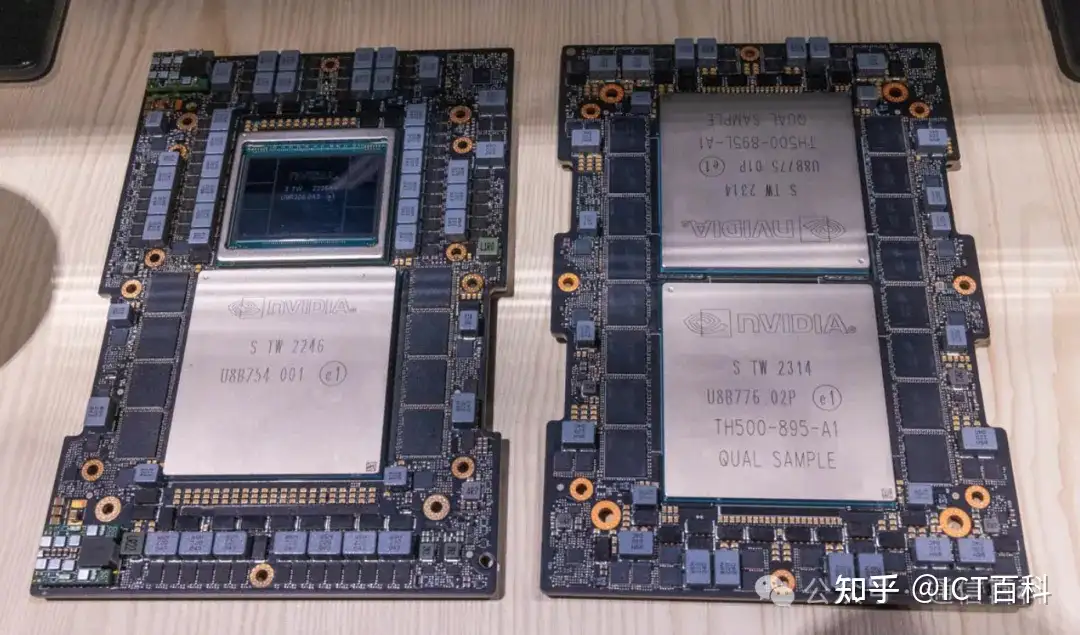

下面展示的是 GH200 和 Grace Superchip 的顶部视图对比照，每张照片都展示了 72核 Arm CPU 配备的 8 个 LPDDR5X 内存封装。
NVIDIA Grace Hopper 和 NVIDIA Grace 超级芯片

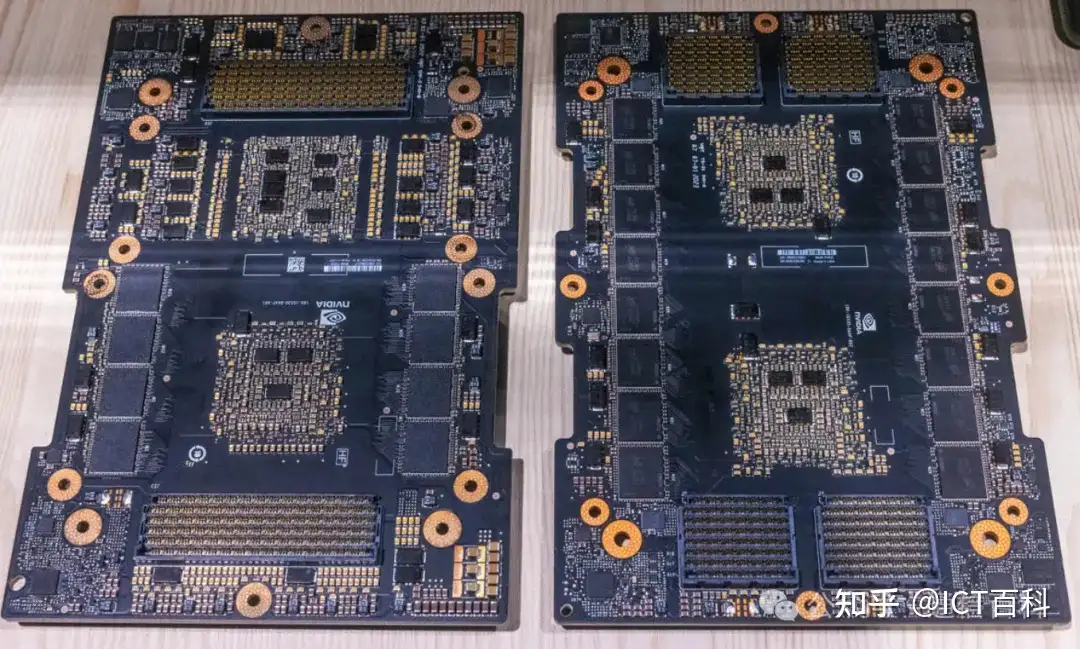

而在底部，同样有 LPDDR5X 封装，使得每个 CPU 总共拥有 16 个内存封装。
NVIDIA Grace Hopper 和 NVIDIA Grace 超级芯片
另外，GH200 的 Grace CPU 一侧提供了 64 个 PCIe Gen5 通道，这些通道被组织成 4 个 x16 的根复合体。
尽管这一数字远低于标准服务器部件，但由于 Hopper GPU 是通过 NVLink-C2C 而非 PCIe 连接的，因此它不能直接与 AMD EPYC、Intel Xeon 或其他 CPU 相提并论。

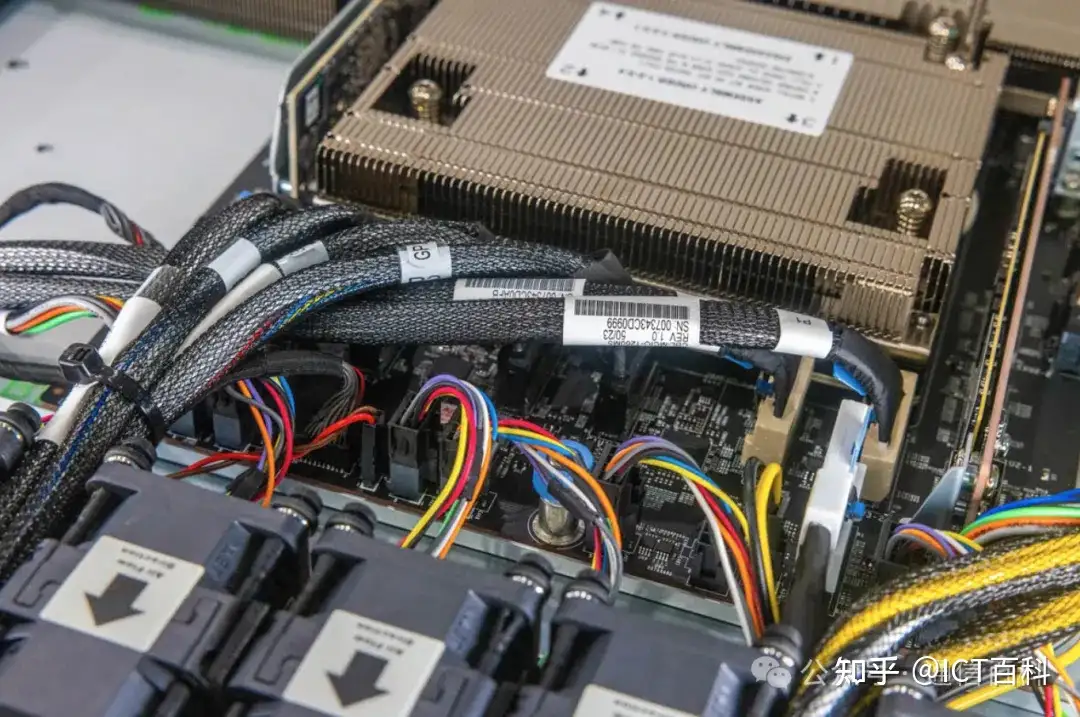

Supermicro ARS 111GL NHR NVIDIA GH200 系统 MCIO 电缆
尽管如此，这些通道仍用于连接 InfiniBand 或以太网适配器/ DPU 。
在 GH200 系统的 PCIe 连接性方面，如果使用两个启动驱动器，将占用 64 个通道中的 8 个。对于横向扩展的 InfiniBand 适配器和存储网络的 BlueField-3 DPU ，分别将占用 16个 通道共 32个，即 64 个通道的一半。
在 GPU 方面，虽然我们称之为 “GH200” ，但这并不意味着板载的 GPU 一定是 H200 变体。实际上，存在两个版本：96GB 和 144GB。
标配的 NVIDIA H100 配备 80GB 的 PCIe HBM2e ，而 SXM5 GPU 则配备 80GB 的 HBM3 。甚至 H100 内存配置也有所不同，但这一点常被忽视。标准 H100 上的 80GB 内存分布在五个堆栈中，每个堆栈 16GB 。

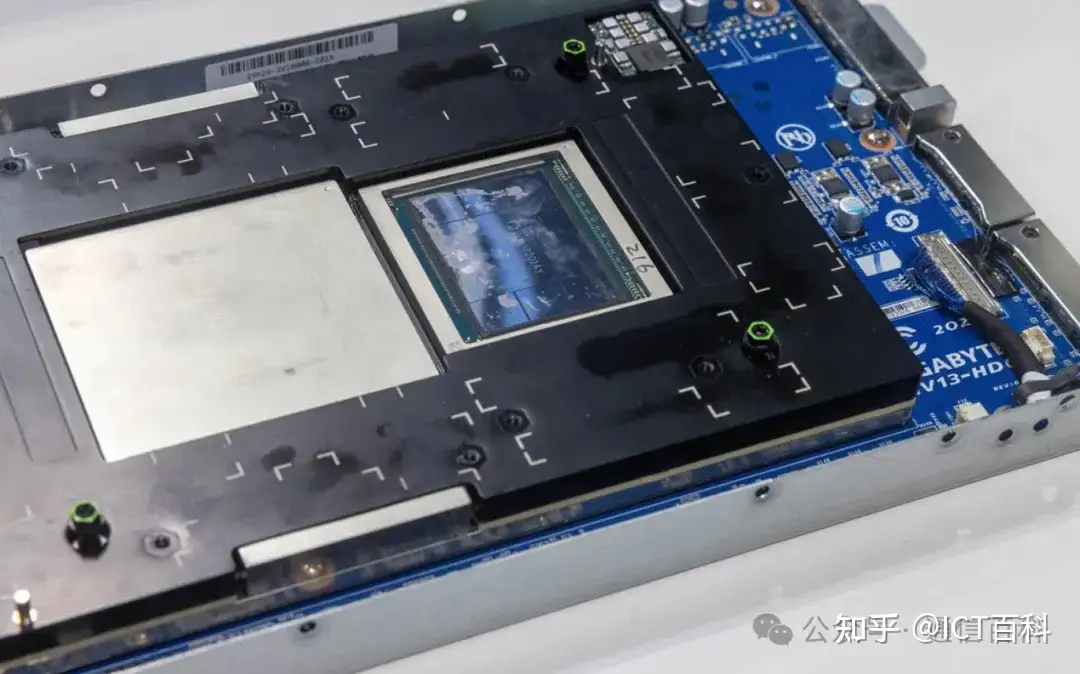

技嘉 H223 V10 2U4N NVIDIA Grace Hopper 节点 GH100
96GB 版本则包括了在封装周围可以看到的全部六个堆栈。出于良率原因对内存的保留，可能我们还会看到 94GB 的版本。这与我们看到的配备 144GB 的 H200 141GB 变体的情况类似。
因此，当我们提到 NVIDIA H100 时，可以有 80GB 或 96GB 的内存配置，可以是HBM2e 或 HBM3 。而当我们提到 NVIDIA H200 时，我们指的是 144GB（141GB） HBM3e 版本。当我们说 GH200 时，Hopper 端可以是 96GB H100 HBM3 GPU 或 144GB（141GB）HBM3e H200 GPU 。
所以我们之前的说法是正确的， GH200 是 GH100 的更新版本，尽管两者都使用 “GH200” 名称，也可以在GH200中获得 H100 GPU 。

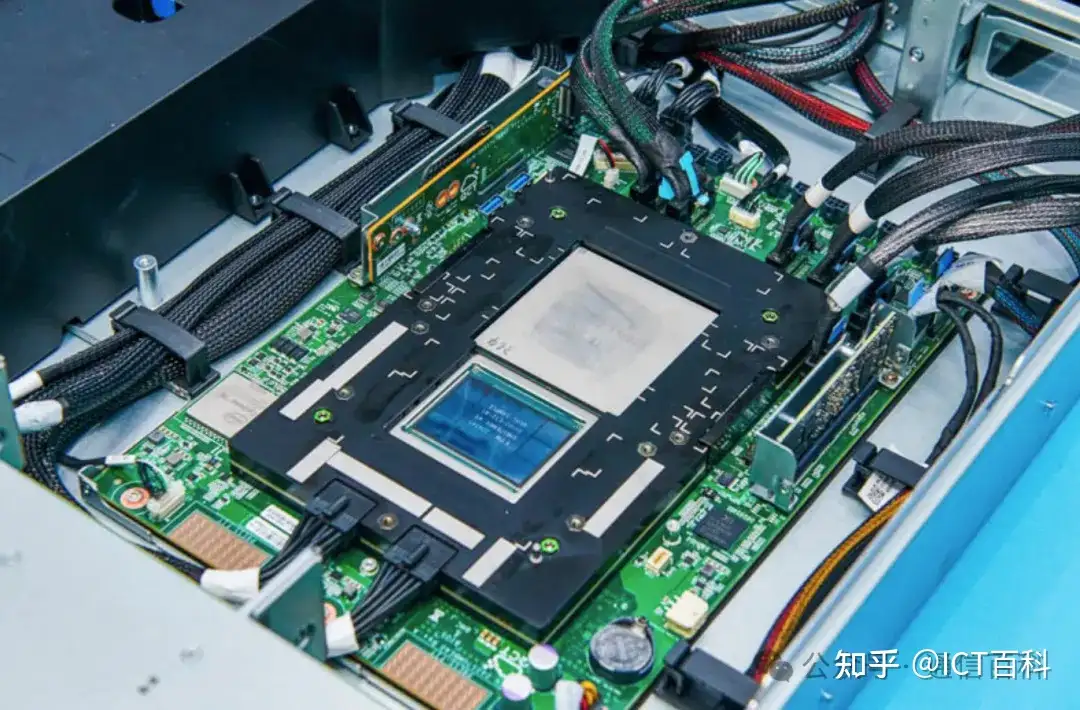

QCT QuantaGrid S74G 2U 已安装 NVIDIA Grace Hopper
此时，大家可能会想到，三种 LPDDR5X 内存配置和两种 HBM 配置，的确是一个GH200名称就涵盖了很多内容。
除了这些，但还有一个维度需要考虑：功率。
NVIDIA GH200 的运行功率范围为 450W 到 1000W 。大多数运行 1kW 级别的设备将使用液体冷却。450W 对于 CPU、GPU 和内存来说是极低的。NVIDIA 只需使用“nvidia-smi –power-limit=”工具，即可以一系列可配置的TDP出售其GPU。平均频率不随电压线性缩放，但如果有 500W TDP 和 1000W TDP ，则性能会有很大差异。

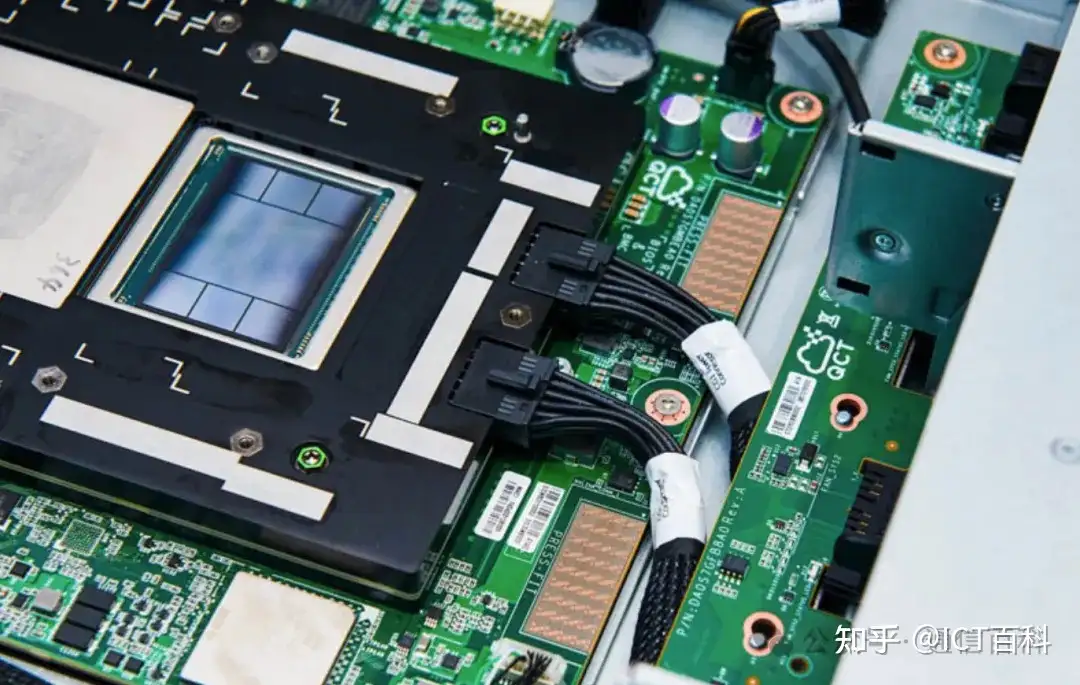

QCT QuantaGrid S74 2U NVIDIA Grace Hopper 电源
对于那些不知道这一点的人来说，GH200 的另一个比较有意思的部分是电源直接来自插入 GH200 封装的电源。而在典型的服务器中， CPU 从主板获取电源。
最后回顾一下，当有人提到 GH200 时，除了有 Arm Neoverse V2 内核和 NVIDIA Hopper GPU 这些事实外，它的含义还存在一些巨大的差异。我们可以有：
- CPU的 120GB、240GB 或 480GB LPDDR5X 内存；
- CPU的 384GB/s 或 512GB/s LPDDR5X 内存带宽；
- GPU的 96GB HBM3 或 144GB（141GB）HBM3E；
- 4TB/s（HBM3）或 4.9TB/s（HBM3E） 的 GPU 显存带宽；
- 性能范围很大，具体取决于 TDP 设置。
上面这些个多样化配置都被称为“GH200”，可以说，范围实在是太广泛了。
总的来说，由于 GH200 中的 GPU 可能更像 SXM5 H100 或 H200 ，并且 TDP 可能非常不同。因此，当我们所讨论的当我们讨论 NVIDIA Grace Hopper 时， 明确它的版本是非常重要的。
