光传送网OTN的速率解析

在 OTN 协议中,出现了各种各样的速率.

在 OTN 协议中,出现了各种各样的速率定义。隐含在这些速率定义的数值之下的,是 OTN 协议的潜在规律和及一些关键性的原理。

下面我们试图从这些速率定义出发,揭露 除 OTN 协议的部分原理,从而使得这些枯燥的数字变得鲜活起来,赋予其更深的含义;反过来,也使得我们更深刻地理解 OTN 的原理。

OTN/ODU/OPU 的速率

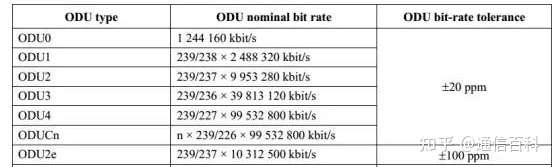

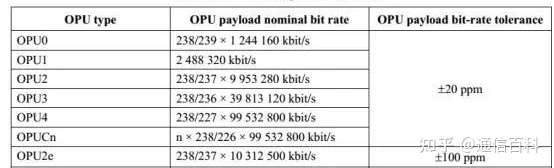

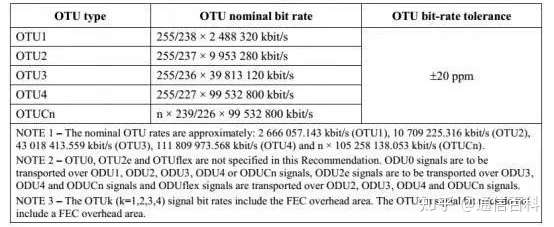

各个级别的 OTU 、ODU 和 OPU 速率如下所示:

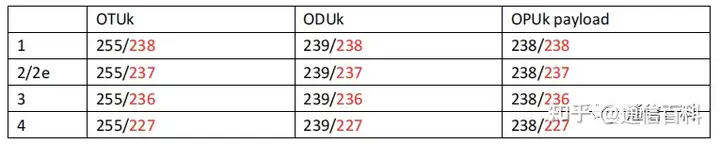

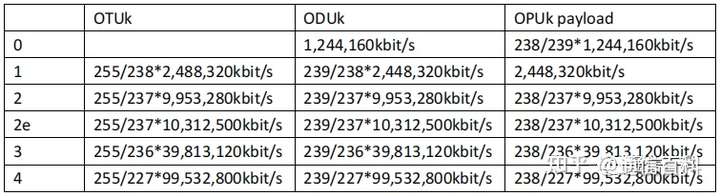

下面将几个 G.709 中的表总在一起,我们来看一下其中的规律:G.709协议:超100G OTUCn信号及其帧结构

规律 1 : 同一等级的 OTUk 、ODUk 和 OPUk payload 的速率之比为:

OTUkODUkOPUk = 255:239:238

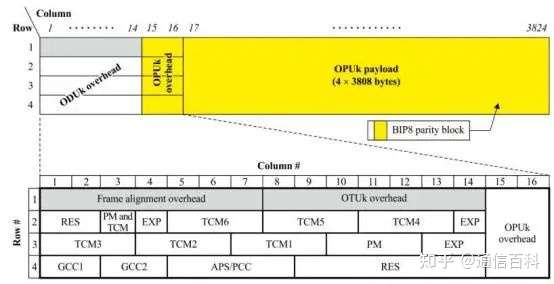

显示,这与 OTU 的帧结构定义相关。OTU 的每一个帧大小为 4080 行 4 列的结构,其中最后 256 列为 FEC ,其它部分即 1~3824 列为 ODU 部分,因此 OTUk 和 ODUk 的比例为 255:239。1~14 列为 ODU 开销和 15 和 16 列为 OPU 开销,因此 ODU 和 OPU payload 部分相差 16 行, 故 ODUk 和 OPUk payload 部分的速率之比为 239:238 。这里需要注意的是,用于速率比较的 是 OPUk payload 部分,而不是 OPUk。

规律 2:OTU1/OUT2/OTU3 的基准速率分别为 STM-16/STM-64/STM-256 的速率,OTU4 的基 准速率为 10 倍 STM-64 。OTU2e 的基准速率为 10GE (10.3125G) 速率。

其中,2,488,320kbit/s,9,953,280kbits/s,39,813,120kbit/s ,分别是 STM-16/STM-64/STM-256 的速 率,99,532,800kbits/s 为 10 倍 STM-64 的速率。通过这些基准速率乘以一个因子,即可得到 OTU1/2/3/4 的速率。可见 OTU1/OTU2/OTU3 设计之初,就是为了装载 SDH 而考虑的。OTU2e 的基准速率式 10.3125G ,是为了装载 10GE 信号而考虑的。

规律 3:238/237/236/227 因子规律:OTU1/2/3/4 与对应基准速率的比例并不相同,而是存 在 238/237/236/227 的因子关系,速率等级越高,将 STM 承载到同等级 OTN 时的填充越多。

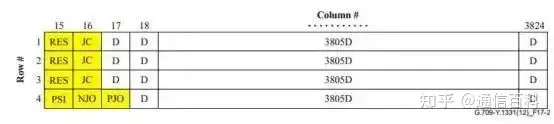

STM-16 的速率和 OPU1 payload 速率完全相同,因此 CBR2G5 到 OPU1 的映射关系如下所示, 使用了 OPU1 的所有 3804 列数据区域。

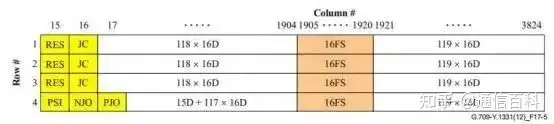

STM-64 的速率只有 OPU2 payload 速率的 237/238,因此 CBR10G 到 OPU2 的映射关系如下所 示,仅使用了 OPU2 的 3788 列数据区域,其中 1905 到 1920 列为固定填充。

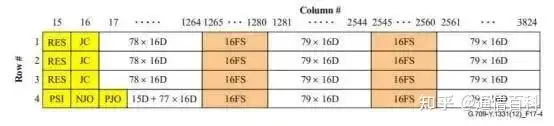

STM-256 的速率只有 OPU3 payload 速率的 236/238 ,因此 CBR10G 到 OPU3 的映射关系如下 所示,仅使用了 OPU3 的 3772 列数据区域,其中 1265 到 1980 列、2545 到 2560 列共 32 列 为固定填充。

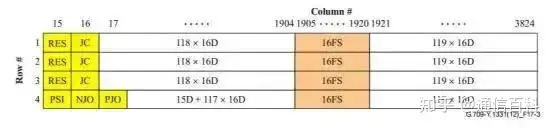

OTU2e 的情况与 OTU2 类似,区别仅仅式载荷变成了 10GE 信号。将 10GE 映射到 OPU2e , 与 STM-64 映射到 OPU2 方法完全相同。CBR10G3 的速率为 OPU2e 的 237/238 ,映射时仅仅 使用了 OPU2e 的 3788 列数据区域,其中 1905 到 1920 列为固定填充:

规律 4:

  • 2 个 ODU0 的速率等于 1 个 OPU1 :STM-4/2 * 2 = STM-4;
  • 4 个 ODU1 的速率略小于 1 个 OPU2 :239/238 * STM-16 * 4 < 238/237 * STM-64;
  • 4 个 ODU2 的速率略小于 1 个 OPU3 :239/237 * STM-64 * 4 < 238/236 * STM-256;
  • 10 个ODU2 的速率略小于 1 个OPU4:239/237 * STM-64 * 10 < 238/227 * STM-64 * 10;
  • 10 个 ODU2e 的速率略小于 1 个 OPU4:239/237 * 10GE * 10 < 238/227 * STM-64 * 10;

这使得 1 个 OPU1 可承载 2 个 ODU0 ,1 个 OPU2 里可以承载 4 个 ODU1 ,1 个 OPU3 里可以 承载 4 个 ODU2 或 16 个 ODU1 ,1 个 OPU4 里可以承载 10 个 ODU2 或 10 个 ODU2e ,或 40 个 ODU1。OTN之G.709/G.872的解读-OTN的结构.

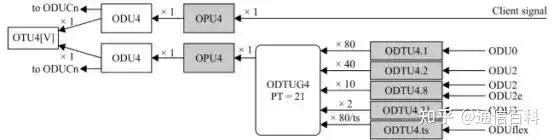

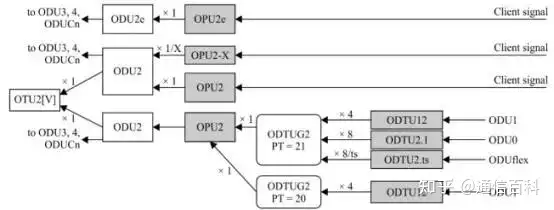

如下所示,为 OTU4 的映射路径,80 个 ODU0 ,40 个 ODU1 ,10 个 ODU2 或 ODU2e ,2 个 ODU3 都可以映射到 OPU4 中。

如下所示,为 OTU2 的映射路径,8 个 ODU0 ,4 个 ODU1 都可以映射到 OPU2 中。

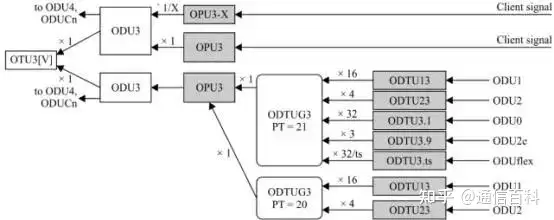

如下所示,为 OTU3 的映射路径,32 个 ODU0,16 个 ODU1,或 4 个 ODU2 都可以映射到 OPU3 中。而对于 ODU2e 的情况,比较特殊。由于 OPU3 的速率小于 4 个 ODU2e 的速率,因此 OPU3 无法装载 4 个 ODU2e ,最多只能通过 ODTU3.9 支路,装载 3 个 ODU2e。

ODTU 的速率

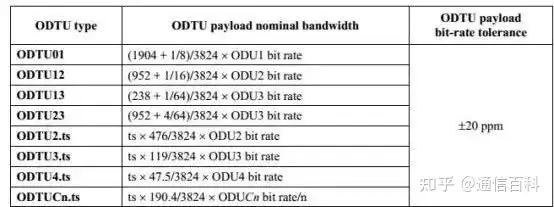

当 OPU 中承载了低速率等级的 ODU 时,ODU 需要通过 ODTU(光数据支路单元)适配。ODTU 包含了开销了部分和 Payload 部分,以下是各种 ODTU 信号 payload 的带宽。

ODTU 有两种类型:

1) ODTU01 、ODTU12 、ODTU13 、ODTU23 是一类 (ODTUjk),指将低等级的 ODUj 向高等级 的 OPUk 映射的支路单元,使用 AMP 映射;

2) ODTU2.ts、ODTU3.ts、ODTU4.ts 是另外一类 (ODTUk.ts),指使用了 ts 个高速率等级 OPUk 的支路单元,使用 GMP 映射。

为了更清晰地说明 ODTU 的速率规律,我们先来看一下低速率等级的 ODU 向高速率等级 OPU 映射的过程。

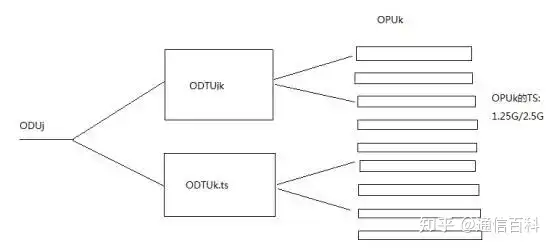

  • 第一步:ODUj 可以通过 AMP 映射方式映射到 ODTUjk 中,或者通过 GMP 映射方式映射到 ODTUk.ts 中。
  • 第二步:HO OPUk 会被分为很多的 1.25G/2.5G 的支路槽,通过字节同步映射 (简单的时分 复用方式),将 ODTUjk 或 ODTUk.ts 映射到这些 1.25G/2.5G 的支路槽中。

例如将 ODU2 映射到 OPU3 中,分为两步:

1) 先将 ODU2 映射到 ODTU23,

2) ODTU23 的速率约为 10G ,需要占用 8 个 1.25G 的支路槽,因此需要将 ODTU23 映 射到 OPU3 的 8 个 1.25G 支路槽中。

再例如将 ODU2 映射到 OPU4 中,分为 2 步:

1) 先将 ODU2 映射到 ODTU4.8,

2) ODTU4.8 的速率约为 10G ,需要占用 8 个 1.25G 的支路槽,因此需要将 ODTU4.8 映 射到 OPU4 的 8 个 1.25G 支路槽中。

需要注意的是,OPU2/OPU3/OPU4 的 1.25G 支路,虽然都称为 1.25G 支路,实际上它们的速 率不相同,OPU2 的 1.25G 支路最慢,约 1.249Gbps;OPU4 的 1.25G 支路最快,约 1.301Gbps。

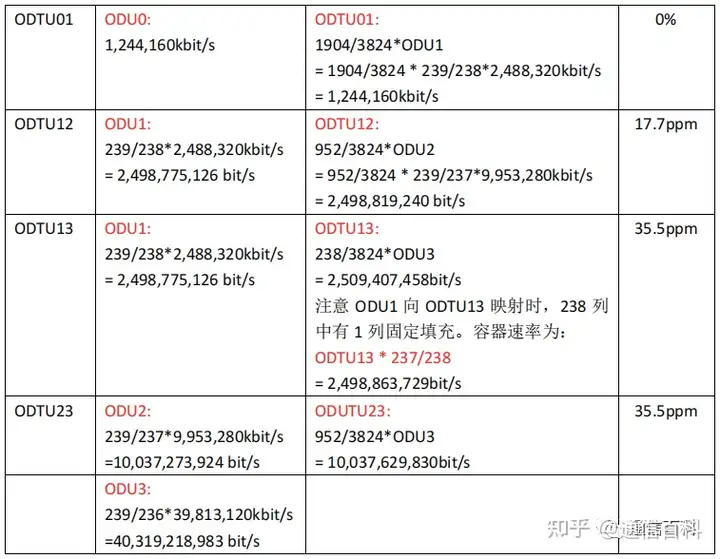

规律 5 :ODTUjkpayload带宽公式中,包括整数和尾数两个部分。

1) 整数部分:OPUk 中可以承载几个 ODTUjk ,那么整数部分就是 3808 除以几。

a) OPU1 中可以承载 2 个 ODTU01 ,整数部分 1904=3808/2

b) OPU2 中可以承载 4 个 ODTU12 ,整数部分 952=3808/4

c) OPU3 中可以承载 16 个 ODTU23 ,整数部分 238=3808/16

c) OPU3 中可以承载 4 个 ODTU13 ,整数部分 952=3808/4

2) 尾数部分:OPUk 中可以承载几个 ODTUjk,那么整数部分就是 1/4 除以几。

a) OPU1 中可以承载 2 个 ODTU01 ,小数部分 1/4/2 = 1/8

b) OPU2 中可以承载 4 个 ODTU12 ,小数部分 1/4/4 = 1/16

c) OPU3 中可以承载 16 个 ODTU13 ,小数部分 1/4/16=1/64

c) OPU3 中可以承载 4 个 ODTU23 ,小数部分 1/4/4 = 4/64

ODTU 到 OPU 的映射为时分复用的映射方式,OPU 被分为多个 1.25G/2.5G 的支路槽(tributaryslot, TS),ODTU 映射到这些支路槽中,映射方法为简单的时分复用方式。

OPU1 承载 2 个 ODTU01 时,每个 ODTU01 的载荷占用 1/2 的 OPU1 载荷,因此 ODTU01 的载 荷应该式 OPU1 载荷速率的一半,即 3808/2 /3808* OPU1 载荷速率 = 1904 / 3824 * ODU1 载 荷速率。

此外,我们还需要考虑到 OPU1 开销中的 NJO 调整机会。每个 OPU1 帧 (4 行) 只有 1 个字 节的 NJO 调整机会,因此对 2 个 ODTU01 ,每个 ODTU01 需要两个 OPU1 帧才能有 1 个字节 的 NJO 调整机会。考虑到这个调整机会后,ODTU01 还应加上 1/4/2 /3808* OPU1 载荷速率。这就是带宽计算中的小数部分。对于 OPU2/OPU3 都是类似的计算方法。

规律 6:ODTUk.ts 的 payload 速率和占用的支路槽数 ts 成正比,和 OPUk 中 1.25G 支路槽的 列数成正比。

ODTUk.ts 全部都使用 1.25G 支路槽,ts 表示占用的支路槽个数,因而其速率当然和 ts 成正 比,需要的 ts 支路数越多,ODTUk.ts 的速率就越高。在不同的 OPUk 中,1.25G 支路槽占的列数不相同。OPUk 的速度等级越高,1.25G 支路槽占 的列数越少。因此,以 ODUk 的速率为基准时,ODTUk.ts 的速率和 OPUk 中 1.25G 支路槽的 列数成正比。

  • 在 OPU2 中,有 8 个 1.25G 支路槽,因此列数为 3808/8 = 476;
  • 在 OPU3 中,有 32 个 1.25G 支路槽,因此列数为 3808/32= 119;
  • 在 OPU4 中,有 80 个 1.25G 支路槽,因此列数为 3800/80 = 47.5 (其中最右边 8 列为填充);

ODTUk.ts 不使用 NJO 调整机会,因此其速率与 NJO 无关,也没有 ODTUjk 那样的小数部分。

如何解决速率差

当数据映射到 OPU 中 (包括客户侧信号直接映射到 OPU,和低速率等级的 ODU 映射到 高速率等级的 OPU 等情况),数据速率和 OPU 载荷速率存在一定的差异。

这种差异可能是 由于数据速率和 OPU 速率本身就不匹配,也可能是产生数据的时钟和 OPU 的时钟不一致引 起的。速率差异问题可以采用合理的映射方式来解决,OTN 协议规定了 AMP 、BMP 、GMP 和 GFP-F 等映射方式。

  • AMP:Asynchronous Mapping Procedure 异步映射规程;
  • BMP:Bit-synchronous Mapping Procedure 比特同步映射规程;
  • GMP:Generic Mapping Procedure 通用映射规程;
  • GFP-F:Frame mapped Generic Framing Procedure 通用成帧规程。

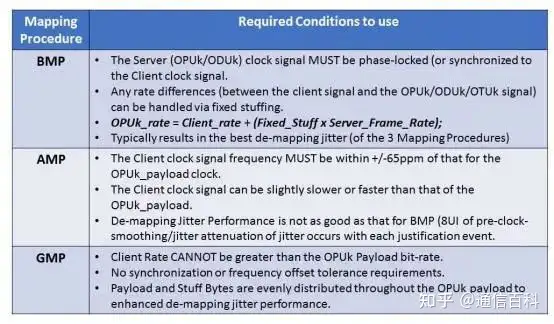

BMP、AMP 和 GMP 三种映射方式的使用区别如上表所示。

  • BMP 必须 Server 时钟和 Client 时 钟完全同源;
  • AMP 映射必须 Client 信号时钟频率和 OPUk 的负载时钟频率误差在 65 个 ppm 以内
  • GMP 必须 Client 信号速率不大于 OPUk 的负载速率。

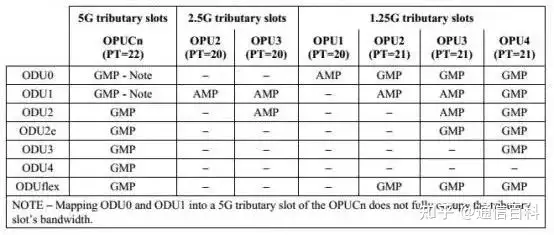

信号映射到 OPU 中有两种方式,一种是直接映射到 OPU 中,另一种是已经映射到 ODU,再 次映射到更高速率等级的 OPU 中。以下式 ODUj 到 OPUk 的映射类型。

规律 7 :PT=20的映射为1.25G支路映射 (除了ODU0->OPU1以外);PT=21的映射为2.5G支路映射,PT=22的映射为5G支路映射。

  • ODU0 的映射:

ODU0 -> ODTU01 (AMP) -> OPU1 (PT=20)

ODU0 -> ODTU2.1 (GMP) -> OPU2 (PT=21)

ODU0 -> ODTU3.1 (GMP) -> OPU3 (PT=21)

ODU0 -> ODTU4.1 (GMP) -> OPU4 (PT=21)

  • ODU1 的映射:

ODU1 -> ODTU12 (AMP)-> OPU2 (PT=20, PT=21)

ODU1 -> ODTU13 (AMP) -> OPU3 (PT=20, PT=21)

ODU1 -> ODTU4.2 (GMP) -> OPU4 (PT=21)

  • ODU2 的映射:

ODU2-> ODTU23 (AMP) -> OPU3 (PT = 20, PT=21)

ODU2-> ODTU4.8(GMP) -> OPU4 (PT=21)

  • ODU2e 的映射:

ODU2-> ODTU3.9 (GMP) -> OPU3 (PT=21)

ODU2-> ODTU4.8(GMP) -> OPU4 (PT=21)

  • ODU3 的映射:

ODU3-> ODTU4.31 (GMP) -> OPU4 (PT=21)

我们再把 SDH 和 ETH 客户侧信号直接映射到 OPU 的情况列举如下:

STM-16 -> OPU2 (AMP PT=02, BMP PT=03)

STM-64 -> OPU3 (AMP PT=02, BMP PT=03)

STM-256 -> OPU4(AMP PT = 02, BMP PT=03)

1000 BASE-X -> OPU0 (GMP PT=07)

10G BASE-R -> OPU2e (BMP, PT=07?)

40G BASE-R -> OPU3 (GMP PT = 07)

100G BASE-R-> OPU4 (GMP PT = 07)

规律 8:各种客户信号的映射方式如下:

  • ODTU01,ODTU12,ODTU13,ODTU23 使用 AMP 映射;
  • ODTUk.ts 使用 GMP 映射;
  • SDH 到对应的 OTU 使用AMP 或 BMP 映射;
  • 以太信号使用 GMP 映射 (OTU2e 除外);
  • 10GE 到 OTU2e 使用 BMP 映射。

需要注意的是 10GE 到OTU2e 只能使用BMP 映射,这是由于 10GE 信号的频率偏差为100ppm, AMP 无法支持这么大的时钟 jitter ,因此只能使用 BMP 映射。

1. BMP 无速率差异

BMP 映射仅仅应用在 Client 信号和 Server 信号速率成比例关系的情况下,即两者之间 没有速率差异。Client 信号的时钟进行一个分数倍频以,后即可作为 Server 信号的时钟;Server 信号的恢复之中进行分数分频以后,即可作为 Client 信号的时钟。

10BASE-R 到 OPU2e 的映射使用 BMP 。STM 信号到相应的 OPUk ,可以使用 BMP 映射, 也可以使用 AMP 映射。

2.AMP 解决速率差异

AMP 信号解决 Client 信号和 Server 信号速率差异在较小的范围之内的差异。有两种情 况:

1) Client 信号和 Server 信号使用成比例关系的频率:

但是由于两者各自使用自己的本 地时钟,那么时钟本身的误差会导致速率造有差异。例如 STM-16 装载到 OPU2 中,OPU2 以本地时钟发送,那么发送的本地时钟和 STM-16 时钟之间的差异,造成了速率比例关系的 误差。这需要通过 AMP 映射的指针调整方法解决。

AMP 映射可以解决+/-65ppm 的误差,输入信号+/-45ppm ,OPU 时钟+/-20ppm 。那么这 个 65ppm 的值是怎么来的呢?其实很简单:OPUk 的载荷区域为 3080*4 个字节,每个 OPUk 帧,都存在 1 个字节的正调整机会 PJO 和 1 个字节负调整机会 NJO 。因此可以接受的最大速率差异即:

+/-1 ÷ (3080*4) = +/-65.7ppm。

2) ODTUjk 的AMP 映射:

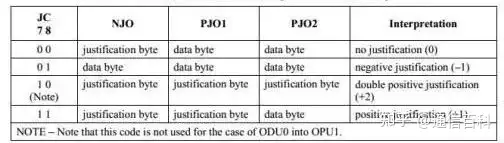

当 ODUj 通过 ODTUjk 映射到 OPUk 的 1.25G 或 2.5G 支路,ODTUjk 具备支路开销自己 TSOH ,用于适配 ODUj 和 ODTUjk 之间的速率差。ODTUjk 包含 1 个字节 的负调整机会 NJO 和2 个字节的正调整机会 PJO1、PJO2。通过 JC 判断调整机会的方法如下:

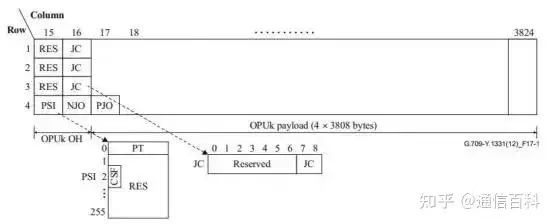

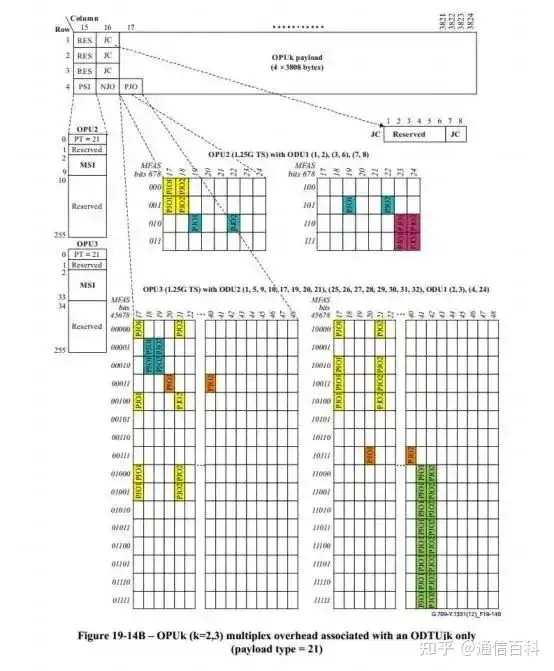

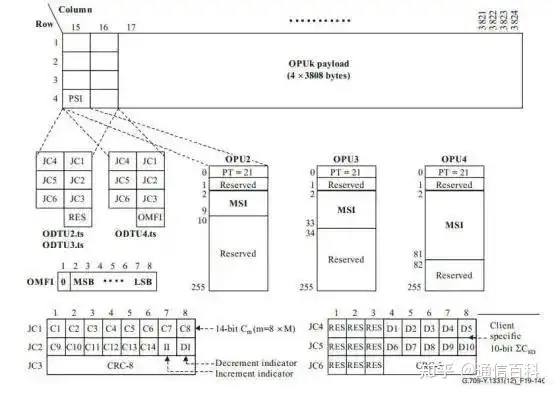

由于每个支路都需要使用 OPUk 的开销字节,因此每个支路槽的 JC 、NJO 等是时分复用的,既每个支路槽用相应复帧指示 MFAS 所表示的那一帧的 OPUk 开销。那么 PJO 也一样, 每个支路的两个字节的 PJO 开销,也使用相应 MFAS 值所指示的第一列和第二列的字节。如下图所示:

那么,ODTUjk 的 AMP 映射的速率差异接受范围是 (-65ppm ,+130ppm)。计算速率差异如 下:

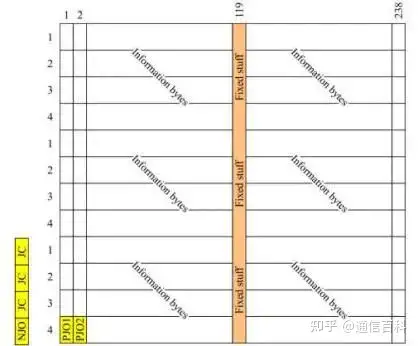

以下是 ODU1 映射到 ODTU13 时的固定填充情况,共 238 列,地 119 列设置为固定填充。

当 ODUjk 装载时,速率差的范围为 0~35.5ppm,输入数据的时钟差为+/-20ppm,输出数 据的时钟差也为+/-20ppm ,那么装载时的速率差为 -40ppm ~ 75.5ppm 。这样一个字节的调 整机会+/-65ppm 显然无法满足要求。因此 ODUjk 需要使用 2 个字节的正调整机会,使得可接受的速率差达到 -65ppm ~ 130ppm。

3. GMP 映射解决更大的速率差

GMP映射可以解决更大的速率差,要求客户侧信号必须小于 OPUk 的负载速率。GMP 不使用 NJO 字节。GMP 使用 Sigma-Delta 算法,间歇性地标记 OPUk 负载中的某些数据为固 定填充,不能填充客户侧型号,从而使得客户侧信号使用 OPUk 的负载速率。

OTUk.ts 承载方式,都使用 GMP 映射方式。同时1000BASE-X 、40GBASE-R 、100GBASE-R ,都是使用 GMP 方式,分别映射到 OPU0 、OPU3 和 OPU4。

总 结

文章总结了OTN 协议中的各种速率定义的规律,阐述了在这些速率定义后隐含的原理。包括 OTN/ODU/OPU 的速率、ODTU的速率,以及解决这些速率差的指针调整规律。成文仓促,若有错误或者不足之处,往不吝指正。
